在生活中具備諸多應用，很多朋友對三極管測量存在一定困惑，無法在三極管測量方面取得相關進展。本文將從五個方面對三極管測量經驗加以總結，如果你對三極管測量方法具備一定興趣，不妨繼續往下閱讀正文哦。

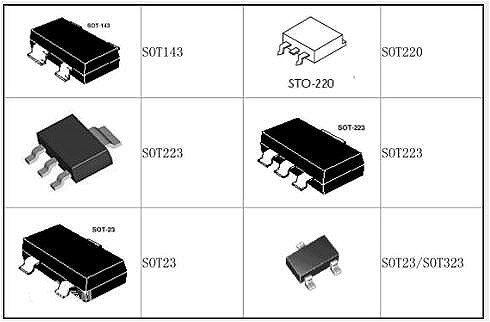

1. 在路電壓檢測判斷法

(1)在實際應用中、小功率三極管多直接焊接在印刷電路板上，由于元件的安裝密度大，拆卸比較麻煩，所以在檢測時常常通過用萬用表直流電壓擋，去測量被測三極管各引腳的電壓值，來推斷其工作是否正常，進而判斷其好壞。

(2)大功率晶體三極管的檢測利用萬用表檢測中、小功率三極管的極性、管型及性能的各種方法，對檢測大功率三極管來說基本上適用。但是，由于大功率三極管的工作電流比較大，因而其 PN 結的面積也較大。PN 結較大，其反向飽和電流也必然增大。所以，若像測量中、小功率三極管極間電阻那樣，使用萬用表的 R×1k 擋測量，必然測得的電阻值很小，好像極間短路一樣，所以通常使用 R×10 或 R×1 擋檢測大功率三極管。

(3)普通達林頓管的檢測用萬用表對普通達林頓管的檢測包括識別電極、區分 PNP 和 NPN 類型、估測放大能力等項內容。因為達林頓管的 E-B 極之間包含多個發射結，所以應該使用萬用表能提供較高電壓的 R×10K 擋進行測量。

(4)大功率達林頓管的檢測檢測大功率達林頓管的方法與檢測普通達林頓管基本相同。但由于大功率達林頓管內部設置了 V3、R1、R2 等保護和泄放漏電流元件，所以在檢測量應將這些元件對測量數據的影響加以區分，以免造成誤判。具體可按下述幾個步驟進行：用萬用表 R×10k 擋測量 B、C 之間 PN 結電阻值，應明顯測出具有單向導電性能。正、反向電阻值應有較大差異。 在大功率達林頓管 B-E 之間有兩個 PN 結，并且接有電阻 R1 和 R2。用萬用表電阻擋檢測時，當正向測量時，測到的阻值是 B-E 結正向電阻與 R1、R2 阻值并聯的結果;當反向測量時，發射結截止，測出的則是(R1+R2)電阻之和，大約為幾百歐，且阻值固定，不隨電阻擋位的變換而改變。但需要注意的是，有些大功率達林頓管在 R1、R2、上還并有二極管，此時所測得的則不是(R1+R2)之和，而是(R1+R2)與兩只二極管正向電阻之和的并聯電阻值。

2. 檢測判別電極

(1)判定基極。用萬用表 R×100 或 R×1k 擋測量三極管三個電極中每兩個極之間的正、反向電阻值。當用第一根表筆接某一電極，而第二表筆先后接觸另外兩個電極均測得低阻值時，則第一根表筆所接的那個電極即為基極 b。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極 b。黑表筆分別接在其他兩極時，測得的阻值都較小，則可判定被測三極管為 PNP 型管;如果黑表筆接的是基極 b，紅表筆分別接觸其他兩極時，測得的阻值較小，則被測三極管為 NPN 型管。

(2)判定集電極 c 和發射極 e。(以 PNP 為例)將萬用表置于 R×100 或 R×1K 擋，紅表筆基極 b，用黑表筆分別接觸另外兩個管腳時，所測得的兩個電阻值會是一個大一些，一個小一些。在阻值小的一次測量中，黑表筆所接管腳為集電極;在阻值較大的一次測量中，黑表筆所接管腳為發射極。

3. 已知型號和管腳排列的三極管，可按下述方法來判斷其性能好壞

(1)測量極間電阻。萬用表置于 R×100 或 R×1K 擋，按照紅、黑表筆的六種不同接法進行測試。其中，發射結和集電結的正向電阻值比較低，其他四種接法測得的電阻值都很高，約為幾百千歐至無窮大。但不管是低阻還是高阻，硅材料三極管的極間電阻要比鍺材料三極管的極間電阻大得多。

(2)三極管的穿透電流 ICEO 的數值近似等于管子的倍數β和集電結的反向電流 ICBO 的乘積。ICBO 隨著環境溫度的升高而增長很快，ICBO 的增加必然造成 ICEO 的增大。而 ICEO 的增大將直接影響管子工作的穩定性，所以在使用中應盡量選用 ICEO 小的管子。通過用萬用表電阻直接測量三極管 e-c 極之間的電阻方法，可間接估計 ICEO 的大小，具體方法如下：萬用表電阻的量程一般選用 R×100 或 R×1K 擋，對于 PNP 管，黑表管接 e 極，紅表筆接 c 極，對于 NPN 型三極管，黑表筆接 c 極，紅表筆接 e 極。要求測得的電阻越大越好。e-c 間的阻值越大，說明管子的 ICEO 越小;反之，所測阻值越小，說明被測管的 ICEO 越大。一般說來，中、小功率硅管、鍺材料低頻管，其阻值應分別在幾百千歐、幾十千歐及十幾千歐以上，如果阻值很小或測試時萬用表指針來回晃動，則表明 ICEO 很大，管子的性能不穩定。

(3)測量放大能力(β)。目前有些型號的萬用表具有測量三極管 hFE 的刻度線及其測試插座，可以很方便地測量三極管的放大倍數。先將萬用表功能開關撥至?擋，量程開關撥到 ADJ 位置，把紅、黑表筆短接，調整調零旋鈕，使萬用表指針指示為零，然后將量程開關撥到 hFE 位置，并使兩短接的表筆分開，把被測三極管插入測試插座，即可從 hFE 刻度線上讀出管子的放大倍數。另外：有此型號的中、小功率三極管，生產廠家直接在其管殼頂部標示出不同色點來表明管子的放大倍數β值，其顏色和β值的對應關系如表所示，但要注意，各廠家所用色標并不一定完全相同。

4. 判別高頻管與低頻管

高頻管的截止頻率大于 3MHz，而低頻管的截止頻率則小于 3MHz，一般情況下，二者是不能互換的。

5. 帶阻尼行輸出三極管的檢測

將萬用表置于 R×1 擋，通過單獨測量帶阻尼行輸出三極管各電極之間的電阻值，即可判斷其是否正常。具體測試原理，方法及步驟如下：將紅表筆接 E，黑表筆接 B，此時相當于測量大功率管 B-E 結的等效二極管與保護電阻 R 并聯后的阻值，由于等效二極管的正向電阻較小，而保護電阻 R 的阻值一般也僅有 20～50，所以，二者并聯后的阻值也較小;反之，將表筆對調，即紅表筆接 B，黑表筆接 E，則測得的是大功率管 B-E 結等效二極管的反向電阻值與保護電阻 R 的并聯阻值，由于等效二極管反向電阻值較大，所以，此時測得的阻值即是保護電阻 R 的值，此值仍然較小。將紅表筆接 C，黑表筆接 B，此時相當于測量管內大功率管 B-C 結等效二極管的正向電阻，一般測得的阻值也較小;將紅、黑表筆對調，即將紅表筆接 B，黑表筆接 C，則相當于測量管內大功率管 B-C 結等效二極管的反向電阻，測得的阻值通常為無窮大。將紅表筆接 E，黑表筆接 C，相當于測量管內阻尼二極管的反向電阻，測得的阻值一般都較大，約 300～∞;將紅、黑表筆對調，即紅表筆接 C，黑表筆接 E，則相當于測量管內阻尼二極管的正向電阻，測得的阻值一般都較小，約幾至幾十。
