有不少接觸場效應管的電子愛好者都有這樣的疑問，究竟場效應管的D極和S極能不能互換使用?明明教科書上寫著可以互換使用，為什么實踐中無法實現?是教科書寫錯了嗎?不是，事實上教科書上講解的是簡化了的、理論化的場效應管。由于大家是按照書上講解工作原理的例子來理解現實中的場效應管，所以造成了一種以偏概全的誤解。而實際上使用的場效應管是和書上介紹的場效應管有所不同的。

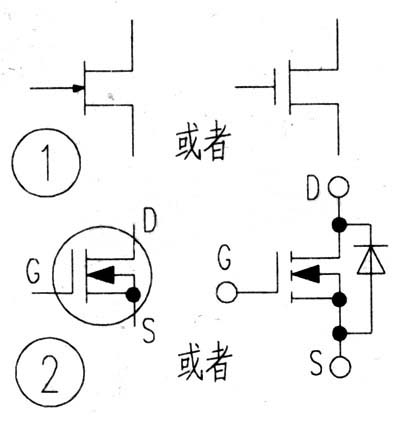

如果我們從場效應管的生產工藝上看，確實S極和D極沒有本質上的區別，'從這個意義上說場效應管的D極和S極可以互換使用。教科書上的場效應管通常畫成對稱形式的，如圖1所示。
但是，目前廣泛應用的場效應管并不是這樣的。大家如果留意廠家的datasheet，就會發現場效應管(尤其是功率場效應管)是畫成如圖2所示的。
僅從電氣符號就可以看出來這種管子是非對稱的，其中主要的差別就是襯底和S極是連在一起的。正是由于這種差別，造成了場效應管不能互換S極和D極。由于場效應管結構的原因，不可避免地在襯底和S極、襯底和D極之間存在p－n結(二極管)，當襯底和S極連在一起時，襯底和S極之間的p－n結被短路。但襯底和D極之間的p－n結依然存在。也就是說D極和S極之間存在一個反向二極管，通常叫做體二極管或寄生二極管。這可以從場效應管的符號中看出來(有的廠家并不畫出體二極管，但仍然存在，可以用萬用表量到)。由于存在這個二極管，使得場效應管不能反過來使用，因為反過來用二極管就常通了。
需要指出的是，這個體二極管并不是人們有意加上的，它的性能也不是很好，所以當場效應管用作開關電源時，通常需要外加快恢復二極管以保護場效應管，或用來續流。
