二極管電路中，整流二極管的應用非常多。整流二極管就是專門用于電源電路中將交流電轉換成單向脈動直流電的，有整流二極管構成的電路就是二極管整流電路。

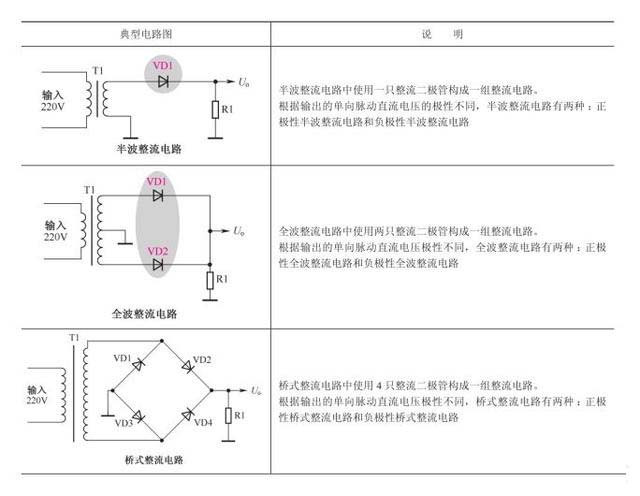

二極管整流電路有很多種，最常見的有4種：半波整流電路、全波整流電路、橋式整流電路、倍壓整流電路。
如下圖所示。
下面我們來簡單了解一下這四種整流電路。
一、半波整流電路

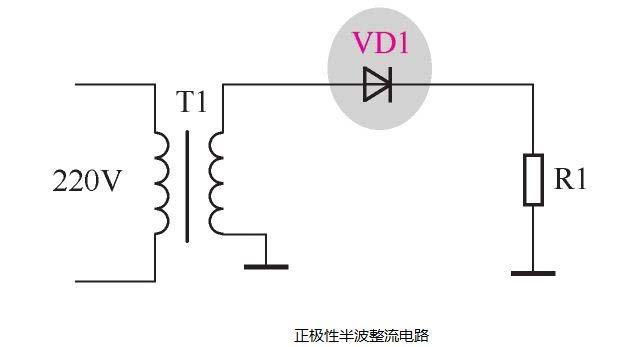

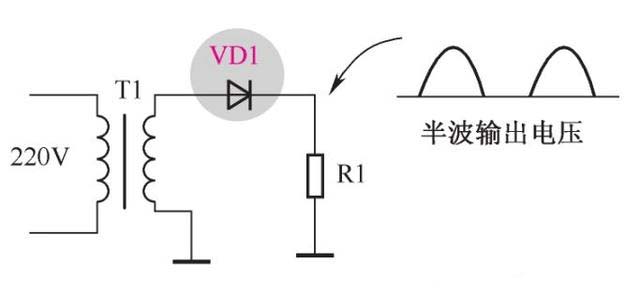

半波整流電路如下圖所示。
220V交流市電從變壓器一次繞組輸入，二次繞組輸出。
整流電路的分析需要考慮交流電的正、負半周。

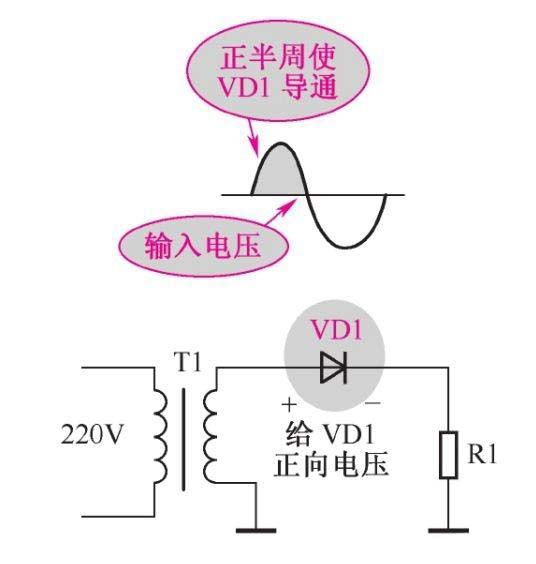

1、交流電正半周時，交流電壓使VD1正極上電壓高于地線電壓，如下圖所示，二極管負極通過電阻R1與地端相連。此時VD1正極電壓大于負極電壓，二極管VD1處于正向?qū)顟B(tài)。

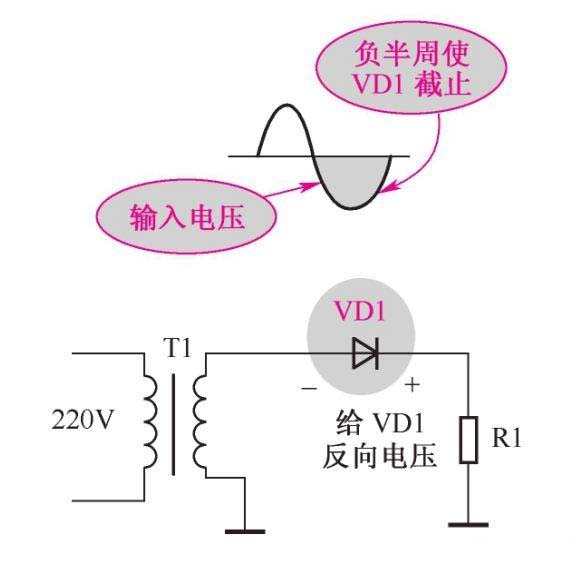

2、交流電負半周時，交流輸入電壓使二極管VD1正極電壓低于負極電壓，此時VD1處于反向偏置狀態，二極管截止、相當于開路，電路中無電流流動。整流電路沒有電壓輸出。
綜合分析：整流二極管在交流輸入電壓正半周期間處于導通狀態，由于正半周交流輸入電壓大小在變化，所以流過電阻的電流大小也在變化，這樣，整流電路輸出電壓大小也在相應變化，并與輸入電壓的半波周期波形相同。而在交流輸入電壓負半周期間，整流二極管處于截止?fàn)顟B(tài)，電路無法形成回路，電阻上也就沒有電壓。
通過這一整流電路，輸入電壓的負半周被切除，最后得到正極性（正半周）的單向脈動直流輸出電壓。
二、全波整流電路

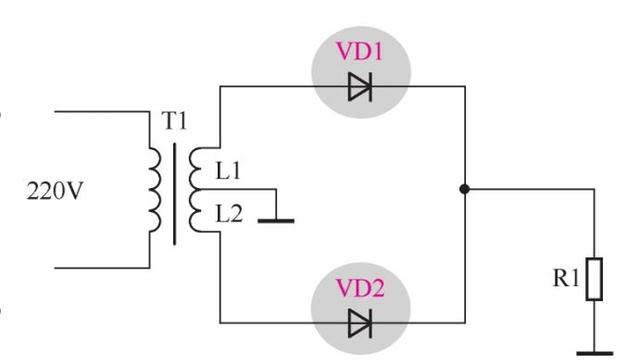

下圖是全波整流電路（正極性全波整流）。從圖中可以看出，全波整流電路有兩個特征：全波整流電路使用兩個整流二極管；電源變壓器二次繞組必須有中心抽頭。
整流二極管VD1導通時的電流回路：二次繞組L1上端-整流二極管VD1正極-VD1負極-R1-地-二次繞組中心抽頭-二次繞組L1。
整流二極管VD2導通時的電流回路：二次繞組L2下端-整流二極管VD2正極-VD2負極-R1-地-二次繞組中心抽頭-二次繞組L2。

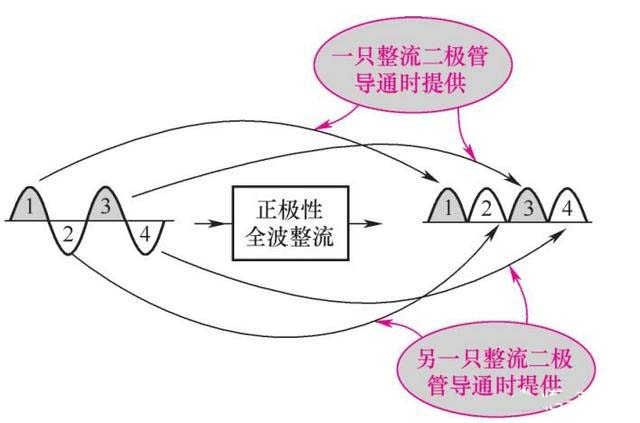

由此可見，全波整流電路能夠?qū)⒔涣麟妷旱呢?fù)半周電壓轉換成負載上的正極性單向脈動直流電壓。

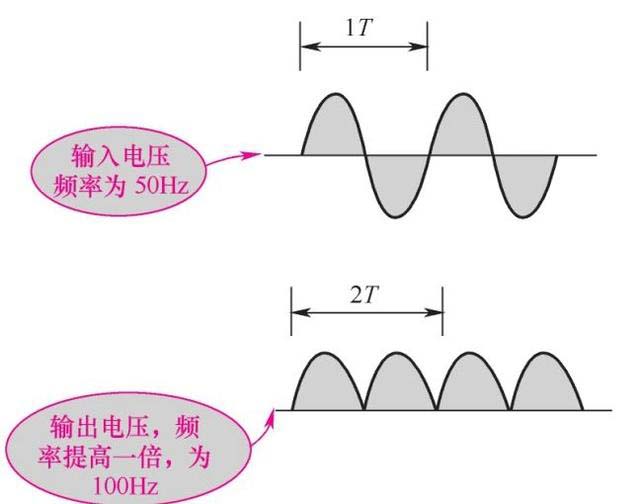

還有一點需要注意的是：因為將交流輸入電壓的負半周電壓轉換成了正半周電壓，所以頻率提高了一倍。
三、橋式整流電路

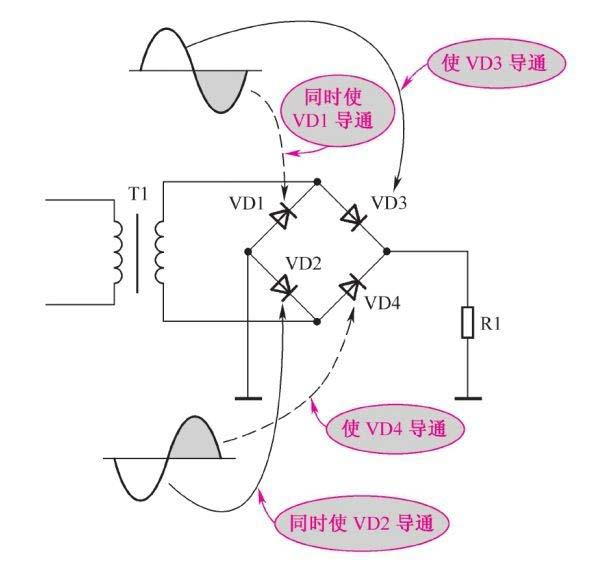

橋式整流電路是最常用的一種整流電路。下圖所示是典型的橋式整流電路（正極性），VD1~VD4是整流二極管。
在交流輸入電壓的一個半周內，橋路的對邊兩只整流二極管同時導通，另一組對邊的兩只整流二極管同時截止，交流輸入電壓變化到另一個半周時，兩組整流二極管交換導通與截止?fàn)顟B(tài)。

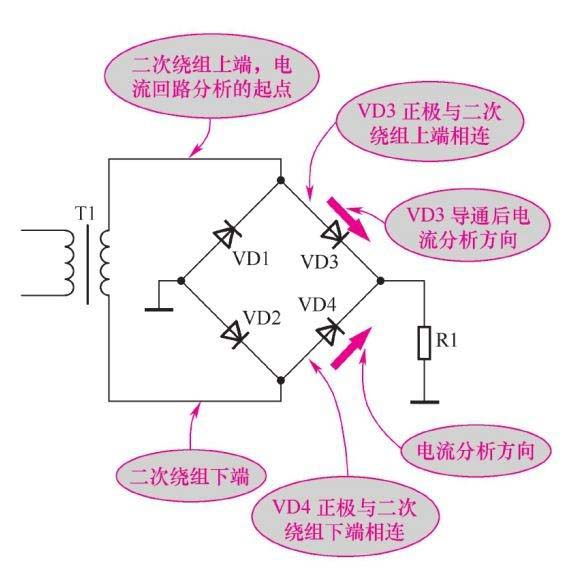

分析流過導通整流二極管的回路電流時，從二次繞組上端或下端出發，找出正極與繞組端點相連的整流二極管，進行電流回路的分析。
四、二倍壓整流電路

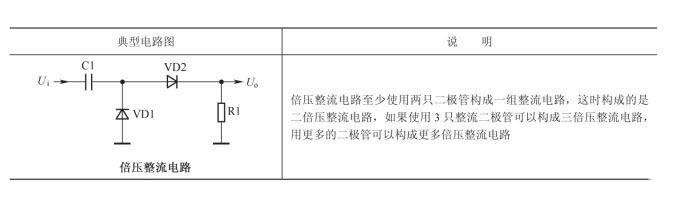

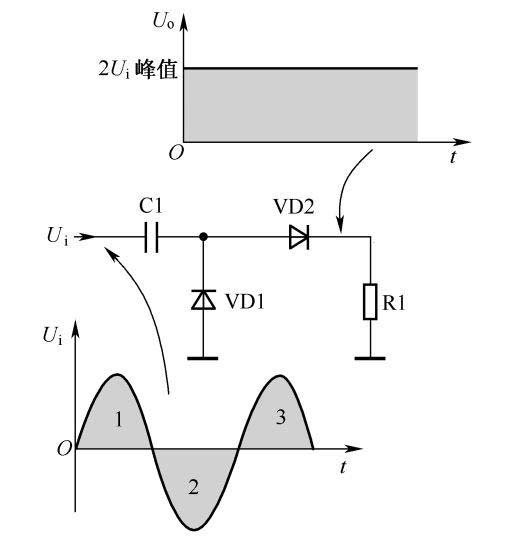

下圖所示為典型的二倍壓整流電路。
電路分析：
當交流輸入電壓負半周時，電壓通過C1加到VD1負極，從而使VD1正向?qū)ǎ@時會對C1進行充電，C1上充為右正左負的直流電壓，此時VD2反向截止，負載電阻上沒有輸出電壓。

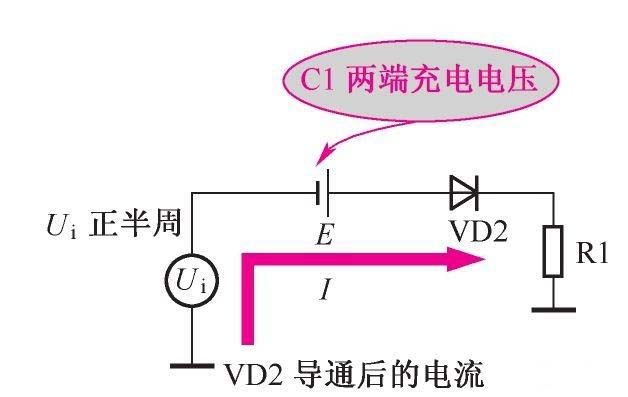

當交流輸入電壓正半周時，這一正半周電壓通過C1加到VD1的負極，從而VD1反向截止。同時，這一輸入電壓的正半周電壓和C1上充到的電壓方向一致，都是右正左負，即這兩個電壓串聯起來了，這時VD2處于正向?qū)顟B(tài)，負載電阻上就得到了兩個電壓之和，也就是交流電壓峰值電壓兩倍的直流電壓，這就是二倍壓的形成。
