照明控制電路結構多樣，電子元件，控制部件、功能器件連接組合方式的不同，電路的功能也就千差萬別
對照明控制電路識讀時，要先了解照明控制電路的結構特點，掌握電路的主要組成部件，并根據主要部件的功能特點和連接關系，對整個電路進行單元劃分。從控制部件下手，詳細解析照明控制電路的工作流程，弄清楚電路的工作過程和控制細節。
兩位雙聯開關三方控制照明燈電路分析
三方控制照明電路，是指在不同位置的三個開關可控制一個照明燈。

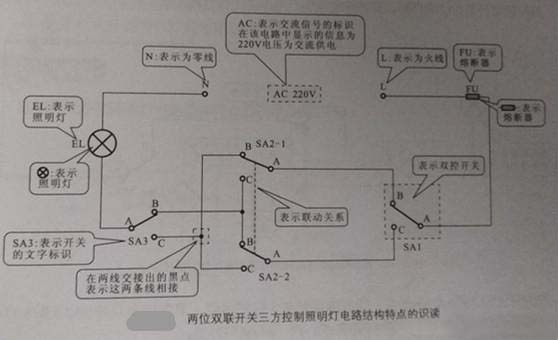

兩位雙聯開關三方控制照明燈電路結構特點
該電路由220V交流供電，控制電路由雙控開關SA1，SA3，雙控聯動開關SA2組成，照明燈為EL，保護器件為熔斷器FU。當電路中任一開關動作，都可以對照明燈控制。當電路處于下圖狀態時，SA1的A點與B點連接，聯動開關SA2-1的A點與B點連接，開關SA3的A點與B點連接，照明電路斷路，EL不亮
2.從控制部件入手，弄清照明控制電路的工作過程

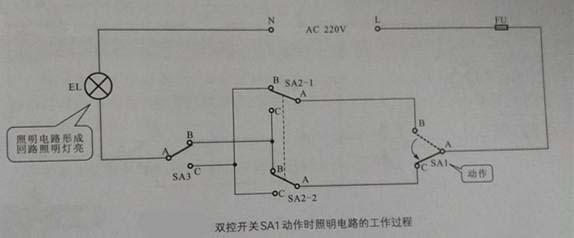

當雙控開關SA1動作時，電路工作過程見下圖。SA1的觸點A與觸點C連接，照明電路通路，EL亮，
此時，若按動開關SA2或SA3，照明電路斷路，EL滅。

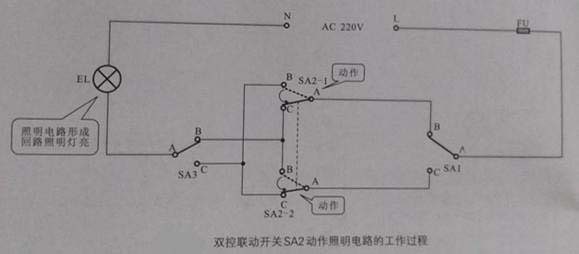

3.SA2動作時，電路工作過程見下圖。
SA1，SA3不動作，SA2動作時，SA-1和SA-2的觸點A與觸點C連接，照明電路通路，EL亮。
此時若按動SA1或SA3，照明電路斷路，EL滅。

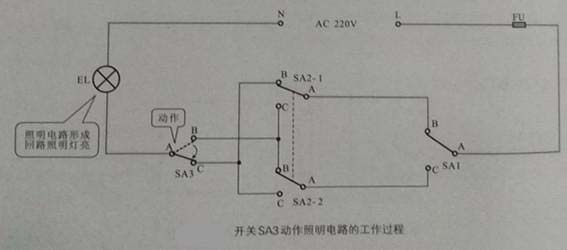

4.SA3動作時，電路工作流程見下圖。
電路處于初始狀態時，SA3動作，照明電路通路，EL亮
此時若按動SA2或SA1，照明電路斷路，EL滅。
觸摸開關控制照明燈電路
當該電路收到感應信號，開始工作，一段時間后電容器內的容量下降，照明燈自動熄滅；電路進入初始狀態，電容器開始充電，等待下一次點亮。

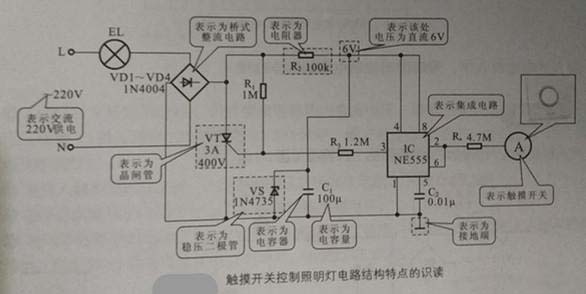

1、觸摸開關控制照明燈電路結構特點
電路見下圖，整個電路由220V交流供電，電源電路由橋式整流堆，穩壓二極管，電容C3構成。觸摸控制電路有觸摸開關，集成電路NE555，晶閘管VT，穩壓二極管VS構成，由觸摸開關控制照明燈EL的亮滅。
提示：電路中標有6V，表示該處電壓為6 V直流電，只有在出現AC或下圖中220V前面的破折號時，表示該處為交流電。

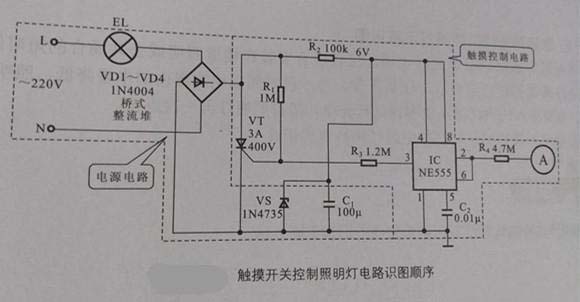

2.根據主要組成部件的功能特點和連接關系劃分單元電路
觸摸開關控制照明燈電路的結構見下圖。
首先根據電路符號和文字標識找到主要部件，并根據組成部件的功能特點和連接關系劃分單元電路。
該電路可劃分為電源電路和觸摸控制電路兩塊。
電源電路為觸摸控制電路供電；觸摸控制電路利用觸摸開關控制晶閘管的通斷，從而控制照明燈EL亮滅。
3、從控制部件入手，弄清電路的工作過程

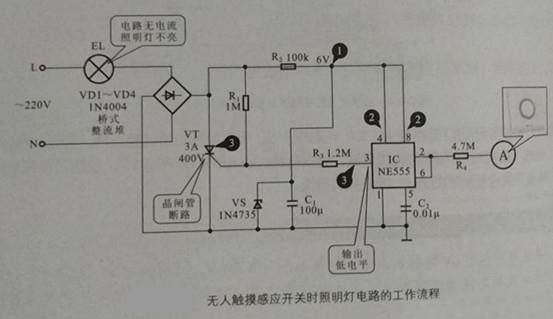

無人觸摸時電路的工作流程見下圖。
當觸摸開關未被按下，電路處于初始狀態，220V交流電經橋式整流堆整流后，再由電阻R2限流，產生6B左右直流電壓
直流電為NE555供電
由于此時NE555的3腳為低電平，晶閘管VT截止，這時通過橋式整流堆的電流很小，無法啟動照明燈EL。

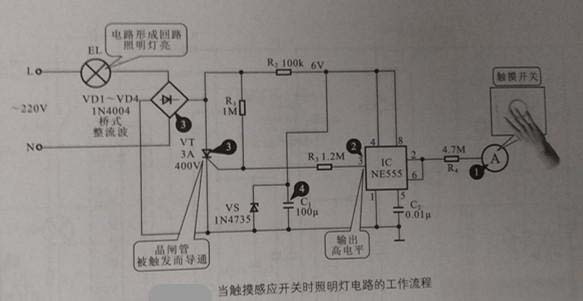

有人觸摸時的工作流程見下圖。
交流電220V經照明燈EL，橋式整流電路輸出直流電壓，經R1為電容C1充電，并由穩壓二極管VS穩壓成+6V直流電為NE555供電，此時電流很小，不能點亮照明燈
當有人觸摸感應按鍵時，人體感應信號加到NE555的2腳
由于2腳的作用使NE555的3腳輸出高電平。
高電平信號加到晶閘管的觸發端，VT導通，電流經過橋式整流電路和晶閘管形成回路，EL點亮。
