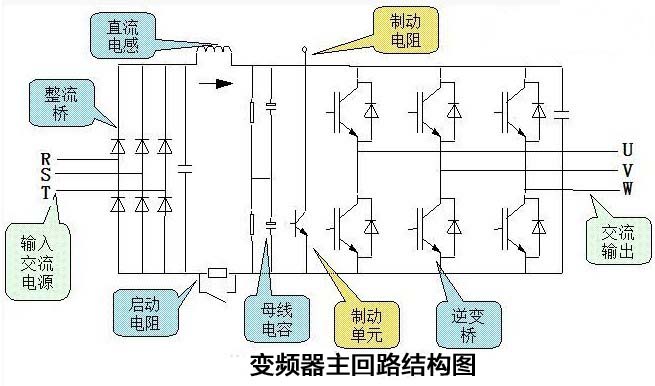

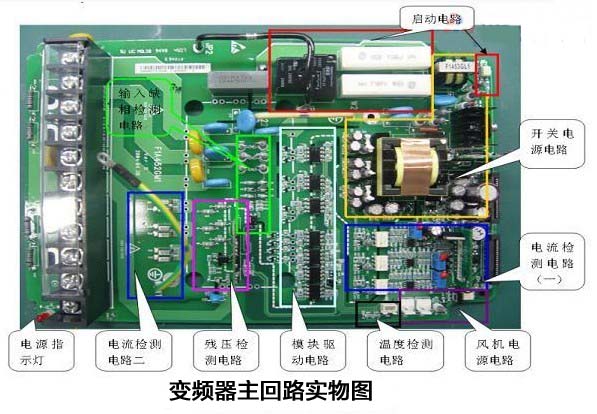

一、變頻器主回路圖
二、母線電壓（變頻器內部直流電壓）
定義：從R 、S 、T端輸入頻率固定的三相交變電源，經三相整流橋全波整流成直流電，其電壓即母線電壓。
母線電壓注意事項：
1、三相電壓為220V輸入時，母線電壓>=311V，所以電容的耐壓強度必須大于311V；
2、三相電壓為380V輸入時，母線電壓>=540V，所以電容的耐壓強度必須大于540V，此時，可串聯電容，對電壓進行分壓；
3、斷電后，母線電壓要5~10分鐘才能降到安全電壓。
三、電容（電解電容）
1、電容主要有兩大作用：
a、儲能。母線上電容起到緩沖無功能量的作用。為了給交流側向直流側反饋的無功能量提供通道，逆變橋各臂都并聯了二級管，即續流二極管。
b、濾波。雖然整流電路可從電網的交流電源得到直流電流或電流，但這種電壓或電流含有頻率為電源頻率6倍的紋波，故采用電容對其濾波。
2、一般而言，電容的耐壓強度為400V，還有一部分余量，可以達到450 V。所以電容串聯后的耐壓強度為800V，最大是900 V。我司變頻器三相整流后母線電壓一般工作在540 V左右。停止制動，母線電壓升高，我們的軟件限流點是800 V，硬件可以達到820 V的設計，單相母線工作電壓為311 V，制動后，制動后，母線電壓也不可能超過400V。
3、電容上的均壓電阻。由于電容的容量不可能絕對相等，當兩個電容串聯后，導致電壓不平衡，會損害電容的壽命，因此分別并聯電阻值相等的均壓電阻。
4、注意：電容極性一定不能接反
四、緩沖電阻（啟動電阻）
定義：二極管整流橋在電源接通時，電容中將流過較大的充電電流：CdU/dt（浪涌電流），可能燒壞整流橋，故在啟動或停止時，需將緩沖電阻打開。當濾波電容器已充電完畢后，接觸器將緩沖電阻短接。
每個功率等級變頻器都有緩沖電阻，只是7.5KW以下的無“open故障檢測”電路，如7.5KW以上緩沖電阻。
五、模塊（IGBT）
1、其主要包括整流和逆變。
整流：從R 、S 、T端輸入頻率固定的三相交變電源，經三相整流橋全波整流成直流電。
逆變：六個IGBT管構成三相逆變橋，把直流電“逆變”成頻率和電壓任意可調的三相交流電。
2、a、15KW以下，PIM，包括整流、制動管、逆變；
b、18.5~30KW ，6管IGBT；
c、37 KW以上，雙管IGBT。
3、檢測模塊好壞
a、整流橋壓差0.4~0.7V，測量時需注意：a、值大小正確嗎？b、值偏差為多少？六者值偏差不能太大，否則整流橋已損壞。
b、IGBT壓差0.3~0.4V，六者值偏差不能太大，否則IGBT已損壞。
c、萬用表測量上橋時（整流、逆變），黑表筆接“+”，紅表筆接R 、S 、T 、U 、V 、W。測下橋時，紅表筆接“-”，黑表筆接R 、S 、T 、U 、V、W。
注：若檢測逆變部分電壓范圍正常時，并不一定說明逆變是好的，但如果不正常，說明其一定壞了。此外，若逆變上下橋測量值差距很大，說明緩沖電阻已壞。
六、接觸器（變頻器內部接觸器）
用于接通或斷開緩沖電阻。
1、15 KW及以下用繼電器，18.5 KW及以上用直流接觸器（24V）；
2、接觸器壞了，出現 ：
a、報“繼電器異常” ，b、小功率發熱。
七、直流母線“-”極一定要從整流橋出來，見圖1。
注：測主回路波形時，一定要區分“共地”，主回路上的GND與“-”極并非一個概念。
八、三相220并不是單相220V，2.2 KW以下即可用三相220，三相輸入輸出一定要區分，不能接反，否則可能會炸機。
九、 風扇
主風道的風扇（+24V）維護時，不必斷電；
變頻器內部風扇維護時須斷電維護。
