LED節能燈是繼緊湊型熒光燈（即普通節能燈）后的新一代照明光源，LED節能燈環保不含汞，可回收再利用，功率小，高光效，長壽命，即開即亮，耐頻繁開關，光衰小，色彩豐富，可調光，變幻豐富。

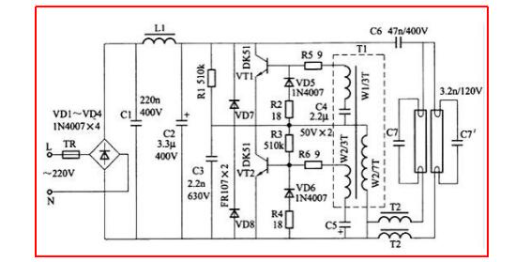

1.led節能燈電路圖

2.led節能燈電路圖原理

220V交流電經過保險管電阻TR后加到整流橋VD1~VD4整流，由電容C1、C2和電感L1組成π型濾波電路，即可防止節能燈工作時產生高次諧波對家用視聽電器設備的干擾，又可以進一步減小輸出直流電壓的交流紋波，以利于后級電路工作。

經濾波后輸出約300V直流電壓加到功率管VT1、VT2上，由VT1、VT2、C4、C5和脈沖變壓器T1（繞組Wl、W2、W3）組成高頻振蕩電路，由自感變壓器T2、C7（T2’、C7′）和燈管組成串聯諧振及照明電路。Rl、C3組成起動電路，剛接通電源時，300V直流電壓經R1對C3充電，當C3充電電壓過到一定值時經R3加到VT2的基極，VT2觸發導通，然后通過脈沖變壓器T1各繞組感應耦合，觸發VT1和VT2輪流導通與截止，電路進入振蕩狀態，產生近似矩形波的輸出脈沖。該脈沖電壓經T2、C7（T2’、C7′）產生振蕩，在雙燈管兩端獲得足夠的起輝電壓而點燃發光。當燈管點亮后，由于T2和TT的自感作用，使燈管電流恒定，這樣既減小燈管的頻閃，又起到限流保護作用，確保節能燈安全工作。電阻R5、R6起限制VT1、VT2基極過電流的作用。電阻R2、R4和二極管VD5、VD6串聯組成VT1、VT2的B–E結反壓保護電路。電容C6起隔直作用，防止直流高壓進入燈管而燒壞燈絲。

3.led節能燈電路圖作用

LED燈與普通節能燈，各具優勢，在一定時期間，應該不會取代節能燈；但LED燈的成本會隨著LED技術的不斷提高而降低，LED燈將可以給越來越多的用戶所接受，并在一定程度上取替白熾燈和節能燈，但普通節能燈也將長期存在（因?yàn)樗恼彰鹘嵌葍?yōu)勢和價格的優勢存在）。國家越來越重視照明節能及環保問題，已經在大力推行使用LED燈泡了。
