導通條件
NMOS 管和 PMOS 管的導通條件不一樣。
對于 NMOS，當 Vg-Vs>Vgs(th)時，MOS 管導通，即 G 極和 S 極的差大于一定值，MOS 管會導通，但是也不能大太多，Vgs(th)和其他參數需要看 MOS 管的 SPEC。
對于 PMOS，和 NMOS 管是相反的，當 Vs-Vg>vsg(th)時，PMOS 管導通，即 S 極和 G 極的差大于一定值，MOS 管會導通，但是也不能大太多，同樣的，具體參數看 SPEC。
02
基本開關電路

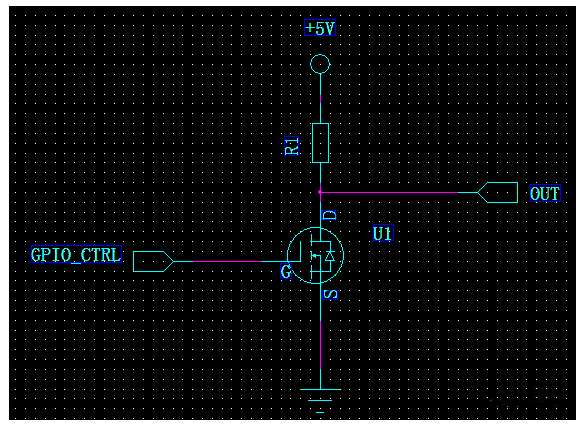

NMOS 管一般用在信號控制上。
如下，當 MOS 管截止時，OUT 通過電阻 R1 上拉至+5V，Vout=5V；
當 GPIO_CTRL 電壓大于 MOS 管開啟電壓時，MOS 管導通，D 極電壓等于 S 極電壓，OUT=0V；

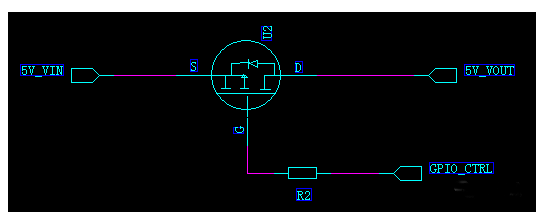

PMOS 管常用在電源開關上。
當 GPIO_CRTL=0V，S 和 G 極壓差大于 MOS 管開啟電壓時，MOS 管導通，5V_VOUT=5V_VIN；
