UC3842是一種性能優良的電流控制型脈寬調制芯片。該調制器單端輸出，能直接驅動雙極型的功率管或場效應管。

UC3842 中文資料

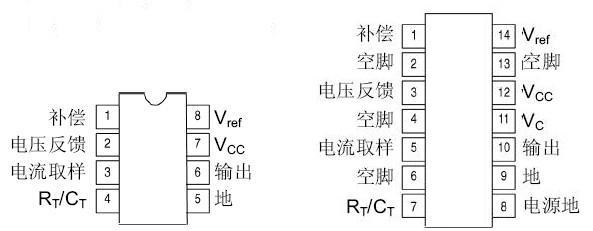

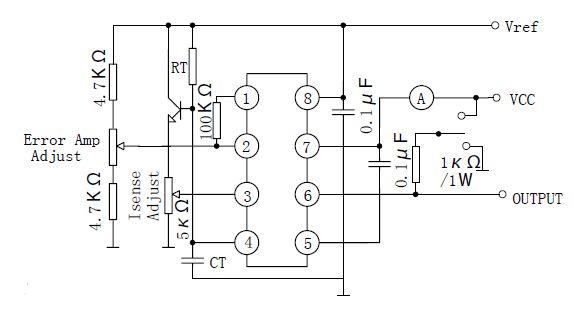

引腳圖與功能

UC3842采用固定工作頻率脈沖寬度可控調制方式，共有 8 個引腳，各腳功能如下：

①腳是誤差放大器的輸出端，外接阻容元件用于改善誤差放大器的增益和頻率特性；

②腳是反饋電壓輸入端，此腳電壓與誤差放大器同相端的 2.5V 基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度；

③腳為電流檢測輸入端， 當檢測電壓超過 1V 時縮小脈沖寬度使電源處于間歇工作狀態；

④腳為定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，f=1.72/(RT×CT)；

⑤腳為公共地端；

⑥腳為推挽輸出端，內部為圖騰柱式，上升、下降時間僅為 50ns 驅動能力為±1A ；

⑦腳是直流電源供電端，具有欠、過壓鎖定功能，芯片功耗為 15mW；

⑧腳為 5V 基準電壓輸出端，有 50mA 的負載能力。

工作原理

UC3842 的工作原理是一種性能優良的電流控制型脈寬調制芯片。該調制器單端輸出，能直接驅動雙極型的功率管或場效應管。其主要優點是其管腳效應少，外圍電路簡單，電壓調整率可達 0.01%，工作頻率最高達 500KHz，啟動電流小于 1mA，正常工作電流為 5mA，并可利用高頻變壓器實現與電網的隔離。該芯片集成了振蕩器、具有高溫補償?shù)母咴鲆嬲`差放大器、電流檢測比較器、圖騰柱輸出電流、輸入和基準欠電壓鎖定電路以及 PWM 鎖存器電路。

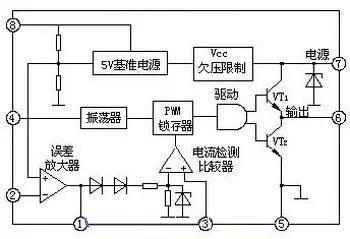

內部結構

作用與用途

電路主要作用及用途是：

內含欠電壓鎖定電路；

低啟動電流（典型值為 0.12mA）；

穩定的內部基準電壓源；

大電流推挽輸出（驅動電流達 1A）；

工作頻率可到 500kHz;

自動負反饋補償電路;

雙脈沖抑制;

較強的負載響應特性
