熱敏電阻測溫電路應用于溫度傳感器等。

1.熱敏電阻測溫電路作用

熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性。因此，只要測量出感溫熱電阻的阻值變化，就可以測量出溫度。目前主要有金屬熱電阻和半導體熱敏電阻兩類。金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即Rt=Rt0［1+α（t-t0）］式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。半導體熱敏電阻的阻值和溫度關系為Rt=AeB/t式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。相比較而言，熱敏電阻的溫度系數更大，常溫下的電阻值更高（通常在數千歐以上），但互換性較差，非線性嚴重，測溫范圍只有-50~300℃左右，大量用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量準確、穩定性好、性能可靠，在程控制中的應用極其廣泛。

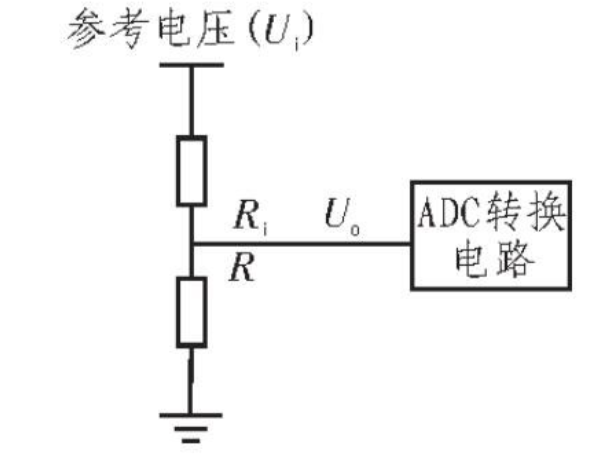

2.熱敏電阻測溫電路圖

3.熱敏電阻測溫電路原理

任何電阻都會隨溫度升高阻值增大，熱敏電阻變化更明顯，但和溫度的變化不是線性關系，是曲線。一般取近似直線的一段。如果要求精度更高，可采用軟件補償。實際電路一般都是測量熱電阻電壓，阻值變化，電壓也會變化，再通過AD轉換成數字信號，用單片機處理這些數據。

由RT檢測到的溫度信息，輸入D1的反饋回路。該信息既作為D2的輸入信號，經D2放大后通過微安表顯示被測溫度；又作為比較器D4的同相輸入信號，與D3輸出的設定基準信號，構成D4的差模輸入電壓。當被控對象的實際溫度低于由RP3預設的溫度時，RT的阻值較小，此時D4同相輸入電壓的絕對值小于反相輸入電壓的絕對值，于是D4輸出為高電位。從而使晶體管V飽和導通，繼電器K得電吸合常開觸點JK，負載RL由市電供電，對被控物進行加熱。

當被控對象的實際溫度升到預設值時，D4同相輸入電壓的絕對值大于反相輸入電壓的絕對值，D4的輸出為低電位，從而導致V截止，K失電釋放觸點JK至常開，市電停止向RL供電，被控物進入恒溫階段。如此反復運行，達到預設的控溫目的。

調試工作主要是調整指示器的零點和滿度指示。先將S接通R0，調節RP1使微安表指零，于此同時，調節RP4使其阻值與RP1相同，以保持D1與D4的對稱性。然后將S接通R1，調節RP2使微安表指滿度。最后，按RT的標準阻-溫曲線，將RP3調到與設定溫度相應的阻值，即可投入使用。本測溫控溫電路適用于家用空調、電熱取暖器、恒溫箱、溫床育苗、人工孵化、農牧科研等電熱設備。其使用溫度范圍是0~50℃，測控溫精度為±（0.2~0.5）℃。
