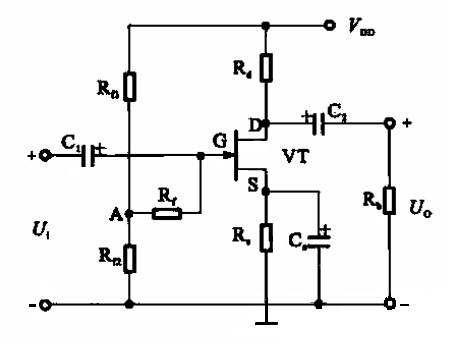

上圖所示為分壓式自偏壓電路又稱柵極接正電位偏置電路，它是在自給偏壓共源放大電路的基礎上，加上分壓電阻器R和R蛇構成的。圖中，電源UDD、輸入耦合電容器cl、輸出耦合電容器C2、漏極電阻器軋、源極電阻器Rs、源極旁路電容器C;的作用均與自給偏壓共源放大電路相同。Rti和R佇是分壓偏置電阻器，Rn與R岔的接點通過大電阻Rf與柵極相連。由于柵極絕緣無電流，所以Rn與R也的分壓點A與柵極同電位。由于該電路既有“分壓偏置”又有“自給偏置”,所以又稱為組臺偏置電路。這種偏置電路即可甩于耗盡型場效應管，也可用于增強型場效應管。
