一、三極管開關電路設計的可行性及必要性
可行性：用過三極管的人都清楚，三極管有一個特性，就是有飽和狀態與截止狀態，正是因為有了這兩種狀態，使其應用于開關電路成為可能。
必要性：假設我們在設計一個系統電路中，有些電壓、信號等等需要在系統運行過程中進行切斷，但是又不能通過機械式的方式切斷，此時就只能通過軟件方式處理，這就需要有三極管開關電路作為基礎了。
二、NPN三極管基本開關電路概述
如下（圖.1）就是一個最基本的三極管開關電路，NPN的基極需連接一個基極電阻（R2）、集電極上連接一個負載電阻（R1）
首先我們要清楚當三極管的基極沒有電流時候集電極也沒有電流，三極管處于截止狀態，即斷開；當基極有電流時候?qū)е录姌O流過更大的放大電流，即進入飽和狀態，相當于關閉。當然基極要有一個符合要求的電壓輸入才能確保三極管進入截止區與飽和區。
二、PNP三極管基本開關電路概述

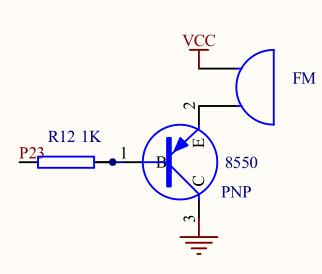

三極管用的最多的，其實是開關電路。下面分別介紹PNP型和NPN型的三極管。先說PNP型的三極管，常用的型號有9012，8550等等。如何使用呢，如下圖：
FM是一個蜂鳴器，8550是一個PNP型的三極管，C端接地，B端由單片機控制，E端通過FM接VCC。根據箭頭的方向，E端高電壓的時候，當B端也是高電壓，那么E和C之間是斷開的，當B端是低電壓，那么E和C直接導通，實現開關的作用。簡單的技巧：三極管上箭頭所在方向的二極管，只要二極管正向?qū)ǎ敲慈龢O管上下就能導通。
