眾所周知，現場可編程門陣列(FPGA)是一種現場可編程專用集成電路，其速度快、功耗低，特別適用于復雜系統的設計，如今，F(xiàn)PGA器件已廣泛應用于通信、自動控制、信息處理等諸多領域，越來越多的電子設計人員在使用FPGA。Cyclone系列芯片中的EP1C3T144C8是ALTERA公司推出的一款低價格、片上資源豐富、高容量的FPGA,在實際應用中被廣泛的采用。本文主要介紹的是基于EP1C3T144C8開發板設計。
1.硬件電路整體結構
本設計的開發板電路包括6個部分：下載電路、下載接口、FPGA、電源電路、和擴展接口。其電路結構框圖如圖1所示：

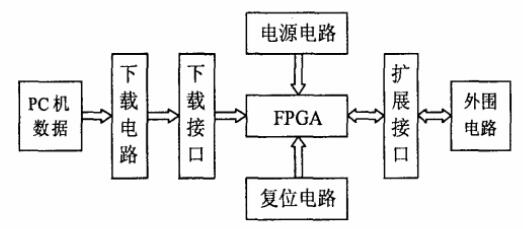

圖1 電路結構框圖
2.主芯片EP1C3T144C8
本設計選用Altera公司的Cyclone系列芯片，芯片型號為EP1C3T144C8，因?yàn)樵撔酒茿ltera公司推出的低價格、高容量的FPGA，其以較低的價格、優良的特性及豐富的片上資源在實際應用中被廣泛的采用。該芯片采用1.5V內核電壓，0.33 μmSRAM工藝，具有以下特點：
(1)邏輯資源豐富，邏輯單元(LE)數量為2910個。
(2)有104個可用I/O引腳，I/O輸出可以根據需要調整驅動能力，并具有壓擺率控制、三態緩沖、總線保持等功能：整個器件的I/0引腳分為四個區，每個區可以獨立采用不同的輸入電壓，并可提供不同電壓等級的I/0輸出。
(3)多電壓接口，支持LVTTL，LVCMOS，LVDS等I/0標準。
(4)靈活的時鐘管理，片內配有一個鎖相環(PLL)電路，可以提供輸入時鐘的1～32倍頻或分頻、156～417ps相移和可變占空比的時鐘輸出，輸出時鐘的特性可直接在開發軟件Quartos II里設定。經鎖相環輸出的時鐘信號既可以作為內部的全局時鐘，也可以輸出到片外供其它電路使用。
(5)內有SignalTap嵌入式邏輯分析器，極大地方便了設計者對芯片內部邏輯進行檢查，而不需要將內部信號輸出到I/O管腳上。
3.設計電路模塊及原理
3.1下載線電路
Altera器件的編程連接硬件包括：ByteBlaster并口下載電纜、ByteBlasterMV并口下載電纜、MasterBlaster串口/USB通信電纜、BitBlaster串口下載電纜。 本設計采用了ByteBlasterMV串口口下載電纜。
ByteBlasterMV串口下載電纜采用兩種下載模式：被動串行模式和JTAG仿真下載模式。
①被動串行模式(PS)

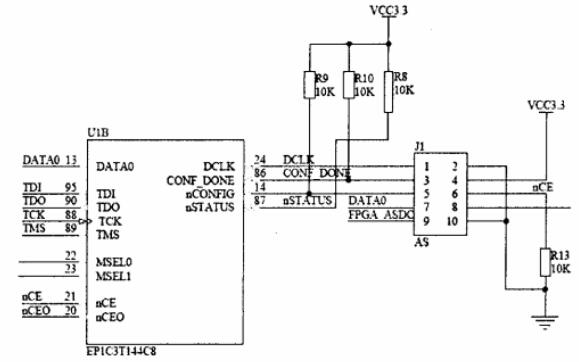

圖2 PS下載接口電路
②JTAG下載模式

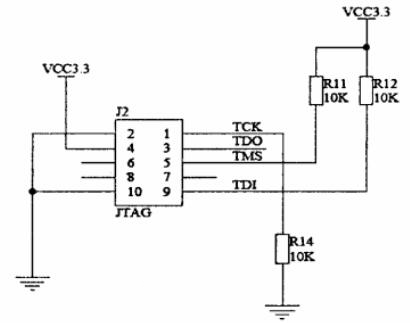

圖3 JTAG下載接口電路
為了利用ByteBlasterMV并口下載電纜配置1.5VCyclone系列EP1C3T144，3.3V電源中應該連接上拉電阻，電纜的VCC腳連接到3.3V電源，而器件的VCCINT引腳連到相應的1.5V電源。對于PS配置，器件的VCCIO引腳必須連到2.5V或3.3V電源。對于JTAG在線配置和在線編程，電纜的VCC引腳必須連接3.3V電源。
ByteBlasterMV并口下載電纜與PC機相連的是25針插頭，與PCB電路板相連的是10針插座。數據從PC機并口通過ByteBlasterMV并口電纜下載到電路板。
3.2電源電路
采用LM1086系列芯片為電路提供穩定的電源。LM1086是一系列工作在1.5A負載電流下，最大輸出電流為1.5A的低輸出電壓控制器。在本設計中用于為FPGA提供1.5V和3.3V電源電壓。該芯片的主要特點：
(1) 可以得到2.85V、3.3V、5.0V電壓并且有不同的版本。
(2)電流限制和熱保護。
(3)1.5A輸出電流。
該電路將5.0V的電源電壓從左端輸入轉化為3.3V從電路右端輸出，采用的芯片是LMl086IS一3.3，為電路中需要3.3V電源電壓的部分提供電壓。其中F1為保險絲，可以保護電路。D1是穩壓管，使電源電壓更加穩定。電路中電容均為濾波之用，C2、C4為高頻濾波電容，Cl、C3、C5為低頻濾波電容。

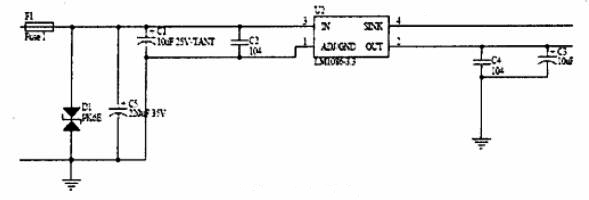

圖4 電源電路
將3.3V的電源電壓從左端輸入轉化為1.5V從電路右端輸出，采用的芯片是LMl086IS—ADJ，該電路同上邊的電源部分原理基本相同該芯片輸出電壓可調，為電路中需要1.5V電源電壓的部分提供電壓。該電路同上邊的屯源部分原理基本相同
電路的這兩部分采用了LMl086系列芯片，電路中接有濾波電容，使整個電路設計非常合理輸出非常穩定，可以分別擔負起為電路提供穩定的3.3V、1.5V電壓的的作用，保障了電路的正常工作。
3.3電源監控及復位電路
本設計的復位電路采用的芯片是IMP811。IMP811是低電壓電源監控器，它的作用是用來監控供給微處理器、微控制器和其他一些數字系統的3.0V、3.3V、5.OV電源電壓。在本電路中用于監控FPGA的3.3V電源電壓，并且是復位電路的重要組成部分。它的主要特點有：
(1)6μA輸出電流。
(2)可監視3.OV、3.3V、5.0V電源電壓。
(3)手工復位輸入。
(4)電壓低于1.1V復位有效。
根據對于該芯片的介紹可知電路的工作原理如下：
當輸入的電源電壓VCC3.3不穩定即超出了IMP811允許的范圍時，芯片會自動由nReset輸出復位信號對電路進行保護，防止電路的元器件被燒壞另外，此電路還有手動復位鍵RESETl，可由IMP81l的nMR輸入，為電路提供手動復位信號，用于在電路不能正常工作時，將整個電路重新啟動。
3.4其他電路設計
①本設計的各個電源都接有0.1μ退偶電容，這些電容在做板時必須擺在各個芯片周?chē)脕?lái)濾除電源中的高頻雜波，保證電路中各個芯片正常工作。
②本設計選用的晶振為50MHZ，它可以為整個電路提供時鐘信號。
③本設計的FPGA中配有一個鎖相環，由1.5V電源經過濾波電路為其提供工作電壓。
4.開發板整體設計圖

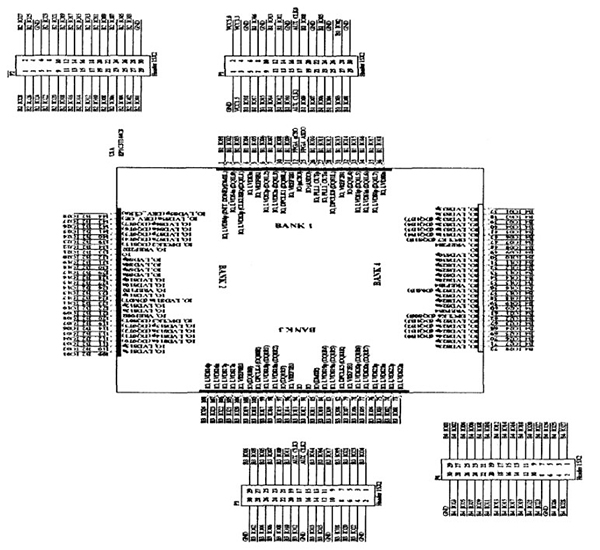

開發板原理圖

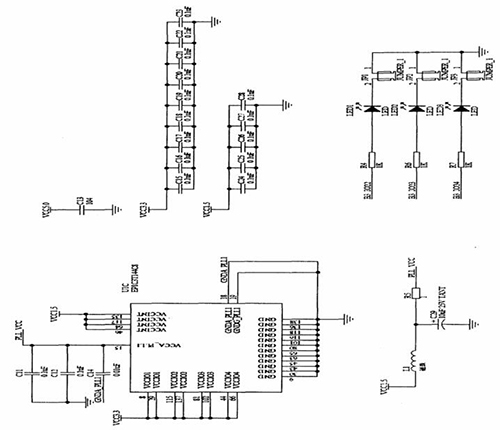

開發板電路圖
結語
以上就是基于EP1C3T144C8的開發板設計的介紹了。本文結合FPGA結構原理和元件特性及EDA設計技術，對開發板的設計進行了研究。由電路的結構原理可以看出，本設計只做了外圍電路的接口，沒有完成與之配套的外圍電路設計。為此，可以進一步設計更多的外圍擴展電路來實現不同的擴展功能。
