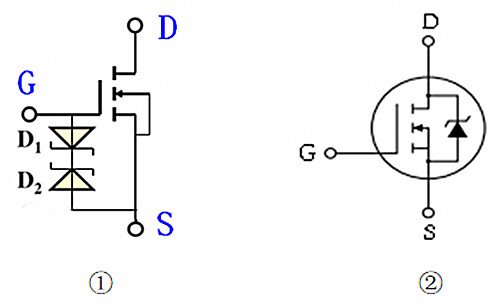

各自的作用：
主要保護GS極，限制Vgs間的最大電壓。 (其一)保護DS極，其二)起到回流二極管作用，其三)為過電流或電感提供反向通路，其四)防止d、s極反向連接，其五)隔離。

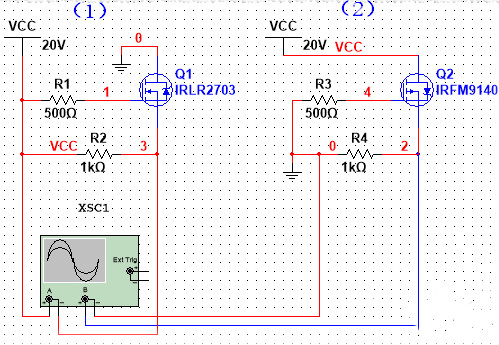

各自的應用：防止反接

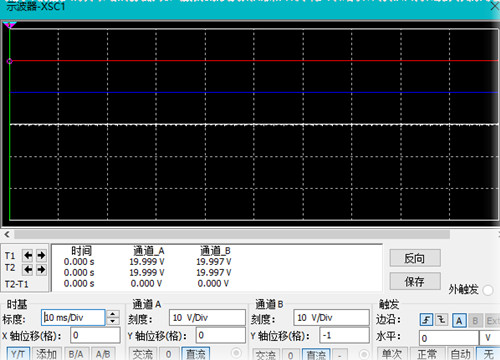

1)正接時，體二極管開始導通，“3”位置電壓為0.6V左右，“1”位置電壓為Vcc、Vgs閾值電壓、Q1導通，體二極管短路。 在反向連接的情況下，Q1為反向偏置，Vgs=0，電路不通。
2)正接時，體二極管導通，“2”位置電壓19.4V，“4”位置電壓0、Q2導通，然后體二極管短路。 逆接時電路不通。
注意：增強型NMOS在施加?xùn)艠O電壓時會形成電場，電流方向?yàn)閐、s，是任意的。 這里與普通的電子開關連接方法不同，體二極管在電子開關中主要起到關斷的作用。 d、s在這兩種應用中連接方法正好相反。

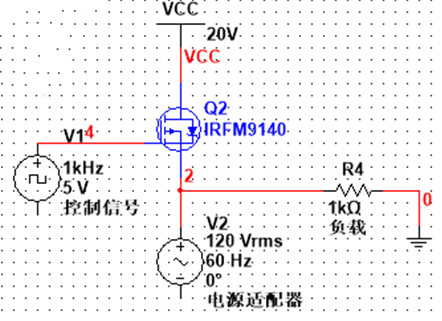

隔離作用：
控制信號來自電源適配器，插入適配器后Q2截止，負載由適配器提供； 斷開適配器后，柵極電壓變?yōu)?，Q2導通。 此時，由電池供電。
另外，在高速開關的情況下，由于體二極管的速度過慢，損耗大，所以通常在管外并聯連接高速恢復或肖特基二極管。
