MOSFET應用于不同的開關電源以及電力電子系統，除了部分的應用使用專門的驅動芯片、光耦驅動器或變壓器驅動器，大量的應用通常使用PWM IC或其它控制芯片直接驅動。控制芯片的驅動能力直接影響功率MOSFET的開關特性，開關損耗以及工作的可靠性。
1、控制芯片內部Totem圖騰柱驅動器
在PWM控制芯片及其它電源控制器的內部，集成了用于驅動功率MOSFET的Totem圖騰柱驅動器，最簡單的圖騰柱驅動器如圖1所示，由一個NPN三極管和一個PNP三極管對管組成，有時候也會用一個N溝道MOSFET的一個P溝道MOSFET對管組成，工作原理相同。

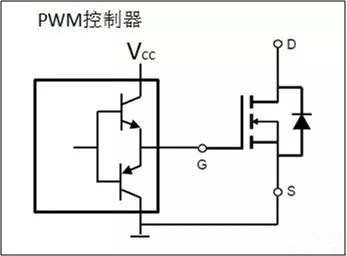

(a) 圖騰柱驅動器

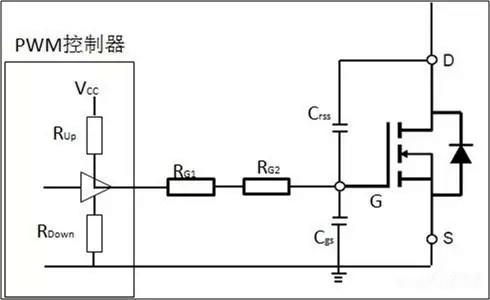

(b) 圖騰柱的等效電路
圖1： 圖騰柱驅動器及等效電路
圖1(a)的圖騰柱驅動器，當輸入信號為高電平時上管導通，其輸出為高電平，上管通過電源提供輸出電流，通常稱為Source電流（源電流），由于上管導通時有導通壓降，在一定的電流下對應著一定的電阻，因此這個電阻通常稱為上拉電阻Rup。
當圖騰柱驅動器的輸入信號為低電平時下管導通，將MOSFET的G極（柵極）拉到低電位，此時下管灌入電流，通常稱為Sink電流（灌電流），下管導通時有導通壓降，在一定的電流下對應著一定的電阻，因此這個電阻通常稱為下拉電阻Rdown。
等效的簡化電路如圖1(b)所示，包括一個上拉電阻Rup和一個下拉電阻Rdown。在實際的應用中，不同的控制芯片內部圖騰柱驅動器可能采用不同的形式，如圖2所示。UC3842采用二個NPN三極管組成，L6561采用一個NPN三極管和一個N溝道的MOSFET組成。

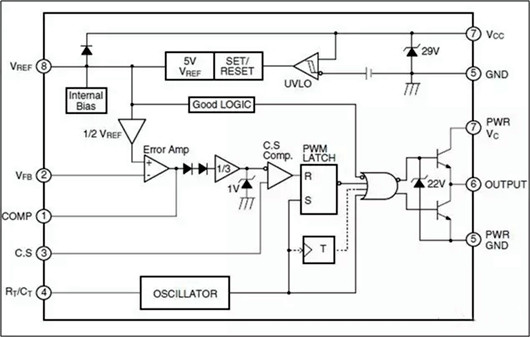

(a) UC3842圖騰柱驅動器

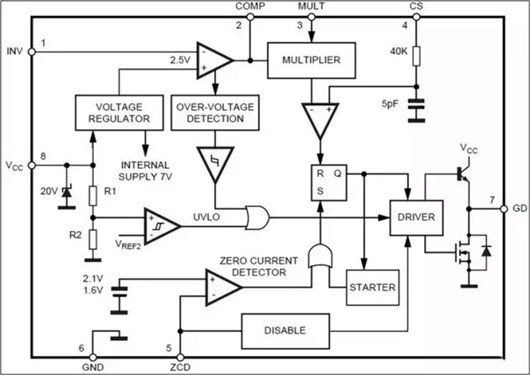

(b) L6561圖騰柱驅動器
圖2：控制芯片圖騰柱驅動器結構
理解控制的驅動能力
雖然許多驅動器給出了一定的容性負載條件下的上升、下降延時時間，在實際的應用中，MOSFET具有內部的柵極電阻或外部串聯柵極電阻，同時MSOFET在開關過程中不完全是一個理想的電容，會經過米勒平臺區域，因此，實際的延時時間將會產生非常大的差異，數據表中的延時值只具有相當有限的參考意義。
功率MOSFET在開關過程中，在米勒平臺線性區，由于VGS保持不變，相當于使用恒流源進行驅動，其它的時間段，使用恒壓源進行驅動。VGS電壓變化時，和時間成指數關系改變。
在VGS電壓和時間成指數關系變化的時間段，控制芯片驅動器的電流并不是恒流源，那么對應的上拉、下拉電阻也隨著電流的變化而變化，上拉、下拉電阻不固定，就不容易計算相應的時間以及相應的開關損耗。
很多文獻使用數據表中推薦的上拉、下拉電阻的典型值來計算開關損耗，從上面的分析過程可以知道：不同的芯片、不同的公司，所用的測試條件并不相同，使用數據表中推薦的上拉、下拉電阻的典型值，并不滿足實際應用的條件。
建議根據實際應用過程中米勒平臺的驅動電流值，選擇或計算出相應的上拉、下拉電阻值作為計算開關損耗的基準，使用典型值。因?yàn)樵陂_(kāi)關過程中米勒平臺的時間占主導，使用這個基準所產生的誤差并不大。
然后再用比例系數校核在最大的上拉、下拉電阻值時最大的開關損耗，這樣就可以知道開關損耗波動的范圍，從而保證系統的效率和MOSFET的溫升在設計要求的規范內。
許多公司新一代的芯片有時候并沒有標出上述驅動器的參數，這是因?yàn)橄啾扔谏弦淮瑸榱私档统杀荆仨毥档推骷墓杵拿娣e。在PWM及電源控制器中，相關的數字邏輯、基準運放所占的硅片的面積為必須功能，流過它們的電流也比較小，因此減小硅片面積的空間不大。
內部的圖騰驅動器由于流過較大電流，要占用較大的硅片面積，這一部分對芯片的功能影響不明顯，因此降低成本最直接的方法就是減小內部圖騰驅動器的硅片面積，也就是降低驅動能力，這樣導致上拉、下拉的電阻增加，相應的壓降也會增加。
因此對于沒有標出內部驅動器的驅動參數的芯片，使用時要根據外面驅動的功率MOSFET的特性校核開關過程，要特別小心，必要的時候，使用對管組成外部的圖騰驅動器，以增強驅動的能力。
