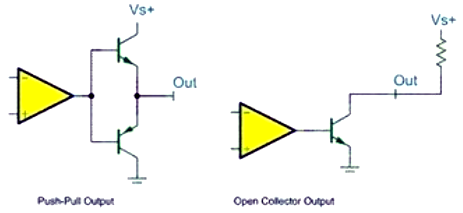

推挽電路信號流向
該圖中左邊的便是推挽輸出模式，其中比較器輸出高電平時下面的PNP三極管截止，而上面NPN三極管導通，輸出電平VS+；當比較器輸出低電平時則恰恰相反，PNP三極管導通，輸出和地相連，為低電平。右邊的則可以理解為開漏輸出形式，需要接上拉。

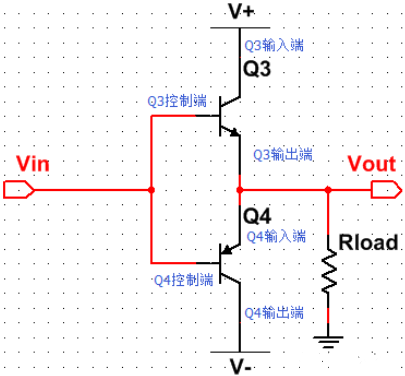

一個典型的推挽輸出電路：
推挽輸出電路
上面的三極管是N型三極管，下面的三極管是P型三極管，請留意控制端、輸入端和輸出端。

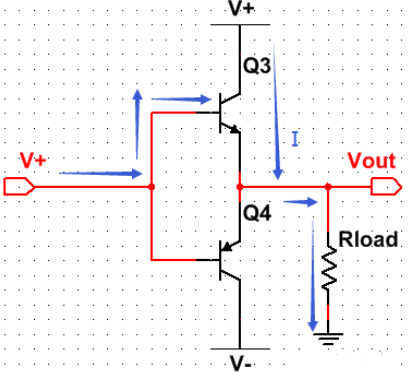

當Vin電壓為V+時，上面的N型三極管控制端有電流輸入，Q3導通，于是電流從上往下通過，提供電流給負載。
推挽輸出電路-推電流
經過上面的N型三極管提供電流給負載（Rload），這就叫「推」。

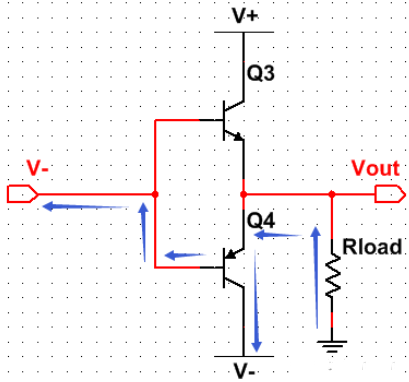

當Vin電壓為V-時，下面的三極管有電流流出，Q4導通，有電流從上往下流過。
推挽輸出電路-挽電流
經過下面的P型三極管提供電流給負載（Rload），這就叫「挽」。
以上，這就是推挽（push-pull）電路。
