放大電路中正負反饋的判斷
正負反饋的判斷使用瞬時極性法。瞬時極性是一種假設的狀態，它假設在放大電路的輸入端引入一瞬時增加的信號。這個信號通過放大電路和反饋回路回到輸入端。反饋回來的信號如果使引入的信號增加則為正反饋，否則為負反饋。（運算放大器的輸出端和同相輸入端的瞬時極性相同，和反相輸入端的瞬時極性相反）

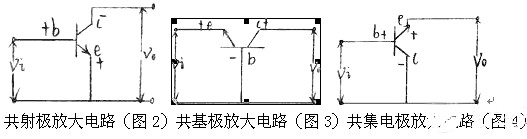

共射極放大器：集電極與基極電位反相;
共基極放大器：集電極與發射極電位同相;
共集極放大器：發射極與基極電位同相;

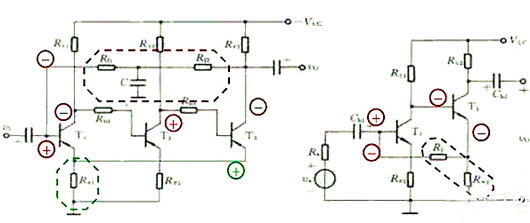

正反饋：輸入極性和反饋極性相同
負反饋：輸入極性和反饋極性相反
（對應運放如果返回的是不是同一輸入端，而是另一輸入端，則輸入極性和反饋級性相同則為負反饋）
串聯并聯的判斷
反饋的串并聯類型是指反饋信號影響輸入信號的方式即在輸入端的連接方式。
串聯反饋是指凈輸入電壓和反饋電壓在輸入回路中的連接形式為串聯，即以電壓串聯的形式迭加（輸入信號與反饋信號不在同一電極），而并聯反饋是指的凈輸入電流和反饋電流在輸入回路中并聯，即以電壓串聯的形式迭加（輸入信號與反饋信號在同一電極）。
串聯： 輸入信號與反饋信號不在同一電極
并聯：輸入信號與反饋信號在同一電極
電壓電流的判斷
壓電流反饋是指反饋信號取自輸出信號（電壓或電流）的形式。
通常，采用將負載電阻短路的方法來判別電壓反饋和電流反饋。具體方法是：若將負載電阻RL短路，如果反饋?zhàn)饔孟В瑒t為電壓反饋;如果反饋?zhàn)饔么嬖冢瑒t為電流反饋。
歸納“電流、電壓視輸出，并聯、串聯視輸入”。

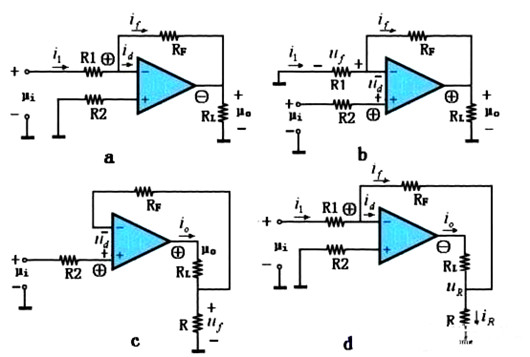

（a）： 電壓并聯 A=Uo/Ii ----反比例放大電路
（b）： 電壓串聯 A=Uo/Ui ---正比例放大電路
（c）電流串聯 A=Io/Ui ---恒流源電路
（b）：電流并聯 A=Io/Ii
另外還可以如下分析：
假設輸入端信號增大，根據電路分析反饋信號是增大還是減少，確定是正反饋，還是負反饋。

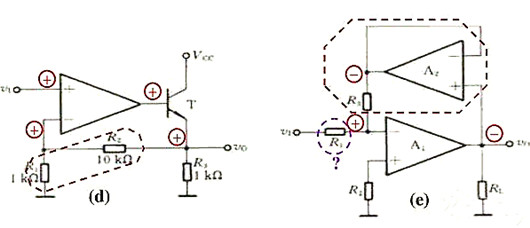

例如：圖d, Vi增大--->運放輸出增大-->三極管射極也增大 -->反饋回運放負端也增大--->由于反饋和信號源不在運放的同一端，故相當Vi減少，故為負反饋。
