硬開關和軟開關
硬開關：
在實際的開關電路中，MOSFET、IGBT等開關器件并非理想開關器件，其開通和關斷狀態之間還存在中間的過渡狀態。
我們知道理想開關狀態下，開關器件的端電壓為0或流過開關管的電流為0，而兩者的過渡狀態下，電壓、電流均不為0，兩者出現交疊，因此會產生開關損耗，而電壓和電流變化速度很快，波形會產生明顯過充，從而產生了開關噪聲，如圖1a所示。這種開關過程被稱為硬開關。
軟開關：
軟開關則是在開關開通或關斷過程中，電壓和電流沒有交疊，從而顯著降低開關損耗和電磁干擾。從上述定義可知，若要實現開關器件的軟開關，則需要使其開通前兩端電壓降為0或使其關斷前流過的電流降為0，如圖1b所示。
所以，軟開關電路主要分為零電壓開通和零電流關斷。零電壓開通時，開關開通前其兩端電壓為0；零電流關斷時，開關關斷前其流過的電流為0。

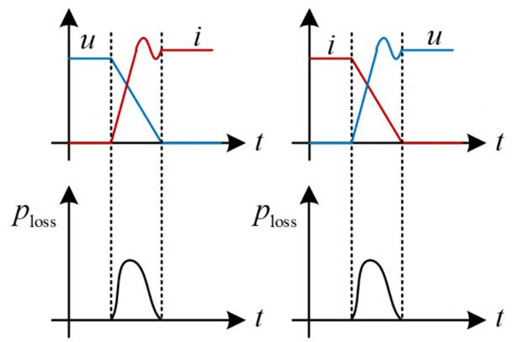

圖1a 硬開關過程中電流和電壓波形

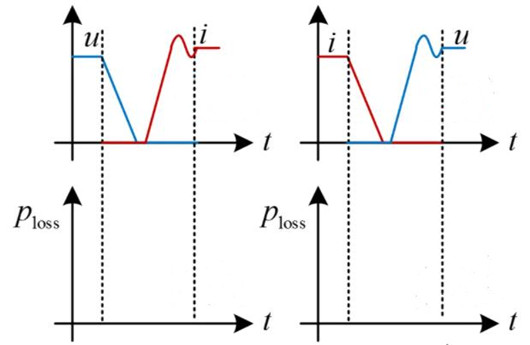

圖1b 軟開關過程中電流和電壓波形
最經典的軟開關電路是利用諧振構造軟開關條件，但是諧振往往需要外加諧振器件和電路，這不僅會增加電路的復雜度，也對電路的諧振參數計算有很高要求。
