對于LDO而言，大家都知道它是利用晶體管充當可調電阻器分壓實現目標電壓的輸出，有人會說，那LDO的輸出電壓肯定會低于輸入電壓，那就沒必要設計反向電壓保護電路了；
這主要是考慮到當輸入電源斷開的瞬間，如果LDO的輸入電壓的下降速度遠高于LDO的輸出電壓下降速度的時候，比如LDO輸出端有容性大負載時，很可能會出現輸出的電壓高于輸入電壓，這樣有可能造成損壞LDO。
今天我們將來講解一下LDO反向電壓保護電路。
反向電壓保護電路

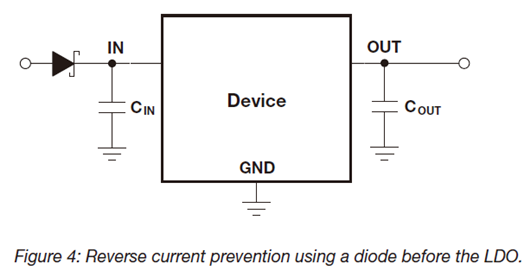

1.串聯二極管
串聯反向二極管是最常見的一般反壓保護方法，缺點在于，正向壓降的存在會導致對輸入輸出壓差的要求提高，特別是低壓差的應用中，也就是說輸入電壓和輸出電壓本來差的就不多；
如果壓差小于二極管的導通壓降，那這種方案就是不可行的，需要注意的是二極管的正向?qū)娏髂芰σ笥谧畲筝敵鲭娏鳎聪蚰蛪阂笥谧畲箅娫措妷骸?/div>

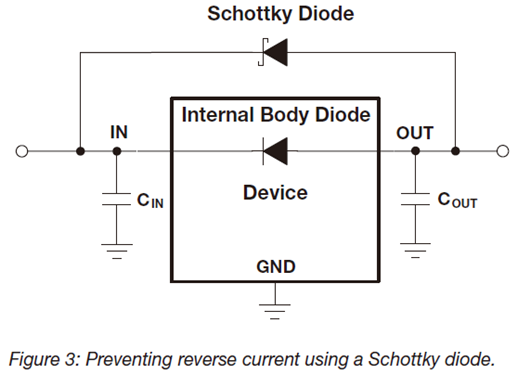

2.并聯肖特基二極管
上一個方案可以采用普通二極管，具體和輸出電壓輸出電壓壓差有關，但是本方案必須采用并聯肖特基二極管保護，這是肖特基二極管正向壓降比較低，其實就相當于當反壓的情況發生時，由于肖特基二極管導通壓降更低，電流主要走這里流走，而不會損壞LDO。
同時該方法不會增加LDO的電壓降，不會有輸入端串聯二極管的局限性。

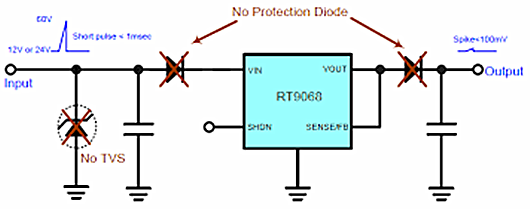

當然除了一些加外部器件進行反壓保護之外，還有一些LDO內部集成了反向電壓保護電路，比如內部背靠背結構，或者把晶體管的bulk區接地，這樣就不會出現體二極管，所以我們要注意看LDO規格書，不要重復設計。
