電壓反饋
電壓反饋（voltagefeedback-VFB），在模擬電路中，若反饋量與輸出電壓（有時不一定是輸出電壓，而是取樣處的電壓）成正比則為電壓反饋；若反饋量與輸出電流（有時不一定是輸出電流，而是取樣處的電流）成正比則為電流反饋。
對于交流反饋，根據反饋信號在放大電路輸出端采樣方式的不同進行分類，可以分為電壓反饋和電流反饋。若反饋信號是從輸出電壓采樣而得，反饋信號與輸出電壓成正比，則稱為電壓反饋；若反饋信號是從輸出電流采樣而得，反饋信號與輸出電流成正比，則稱為電流反饋。
在判斷電壓反饋和電流反饋時，一般可以采用負載短路法。負載短路法實際上是一種反向推理法，假設將放大電路的負載電阻RL短路，此時，若輸入回路中仍然存在反饋量，即則為電流反饋；若輸入回路中已不存在反饋，即則為電壓反饋。
電壓反饋和電流反饋怎么判斷
一個簡易的判斷方法：
先看反饋是否直接連到Uo輸出端（若不是直接從輸出端引出，則為電流反饋）
再假設輸出電壓Uo為零，或者令負載電阻RL兩端電壓為0，然后看反饋信號是否存在。
若反饋信號不存在了，說明反饋信號與輸出電壓成比例，是電壓反饋。
否則是電流反饋。
電壓反饋和電流反饋判斷例子

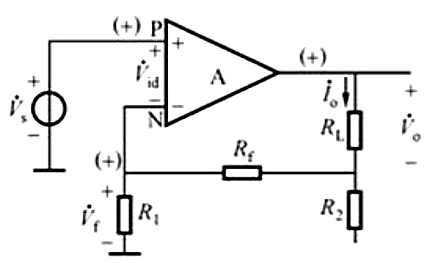

反饋引出點和輸出點不直接相連，電流反饋

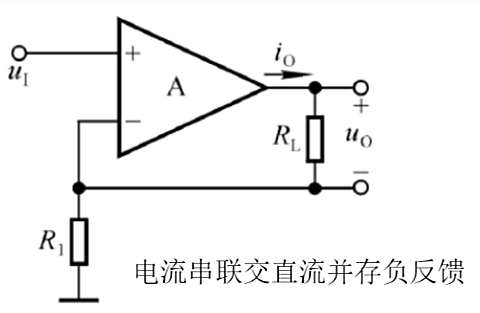

反饋連到Uo輸出端，但是令負載電阻RL兩端電壓為0時，依然有反饋，所以是電流反饋。

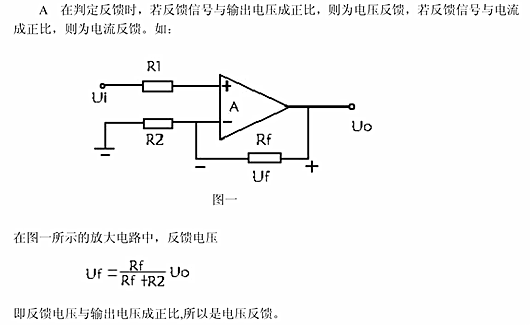

下面這個是電壓反饋。

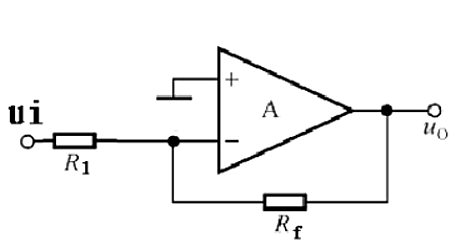

這是電壓反饋，因?yàn)樵撾娐穬蓚€(gè)條件均滿足：反饋直接連到輸出端，并且Uo=0時，反饋也是0

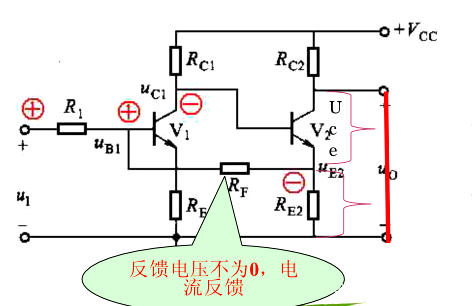

反饋不是直接連到輸出端，電流反饋

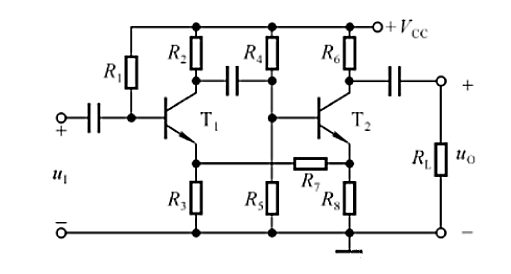

雖然反饋直接連到輸出端（或者你認為Rf反饋電阻構成的電路不是直接連到Uo），但是設令負載電阻RL兩端電壓為0，反饋信號依然存在，是電流反饋。
總結：只有同時滿足兩個條件：反饋直接連到Uo輸出端，輸出電壓為零，或者負載電阻RL兩端電壓為0時，反饋信號不存在了，那就是電壓反饋。
其他全部都是電流反饋。
