線性電源電路原理圖舉例
線性電源功率器件工作在線性狀態，如我們常用的穩壓芯片LM7805、LM317、SPX1117等。下圖1是LM7805穩壓電源電路原理圖。

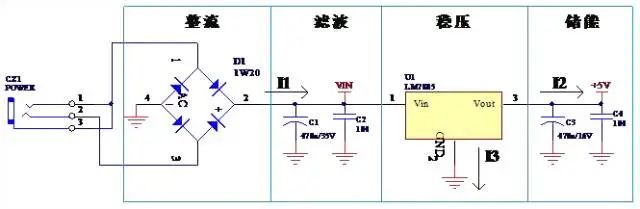

圖1 線性電源原理圖
從圖上可知，線性電源有整流、濾波、穩壓、儲能等功能元件組成，同時，一般用的線性電源為串聯穩壓電源，輸出電流等于輸入電流，I1=I2+I3，I3是參考端，電流很小，因此I1≈I3。我們?yōu)槭裁匆v電流，是因為PCB設計時，每條線的寬度不是隨便設的，是要根據原理圖里元件節點間的電流大小來確定的。電流大小、電流流向要搞清楚，做板才恰到好處。
線性電源PCB圖
PCB設計時，元件的布局要緊湊，要讓所有的連線盡可能短，要按原理圖元件功能關系去布局元件與走線。本電源圖里就是先整流、再濾波、濾波后才是穩壓、穩壓后才是儲能電容、流經電容后才給后面的電路用電。
圖2是上面原理圖的PCB圖，兩個圖相似。左圖和右圖就是走線有點不一樣，左圖的電源經整流后直接就到了穩壓芯片的輸入腳了，然后才是穩壓電容，這里電容所起的濾波效果就差了很多，輸出也有問題。右圖就是比較好的圖了。我們不僅要考慮正電源的流向問題，還必須考慮地回流問題，一般來說，正電源線和地回流線要盡可能同進同出，彼此離近點。

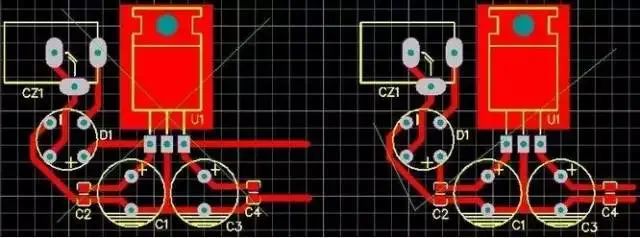

圖2 線性電源PCB圖
設計線性電源PCB時還應注意，線性電源的功率穩壓芯片的散熱問題，熱量是怎么來的，若穩壓芯片前端電壓是10V，輸出端是5V,輸出電流為500mA，那在穩壓芯片上就有5V的電壓降，產生的熱量就為2.5W;如果輸入端電壓是15V，電壓降就是10V，產生的熱量就為5W，因此，我們布板是要根據散熱功率來留出足夠的散熱空間或合理的散熱片。線性電源一般用在壓差比較小，電流比較小的場合，否則，請改用開關電源電路。
