對于三極管電路的反饋類型的判斷，往往讓人感到有點困難。
下面給出一種常用的判斷方法：
一：電壓反饋還是電流反饋
若輸出端的反饋取樣點跟輸出電壓u0的正極在同一點的話就是電壓反饋，不在同一點的話就是電流反饋。
二：串聯反饋還是并聯反饋
在輸入端，如果反饋信號和輸入信號ui的正極接在同一輸入端就是并聯反饋，否則就是串聯反饋。
三：正反饋還是負反饋
判斷正負反饋是根據信號的瞬時相位來進行判斷的，反饋回路兩端的電壓極性同相為正，反相為負。圖1表示基極電壓相位和集電極反相，和發射極相同。
圖1
下面各舉一例加以說明
一：電壓串聯負反饋

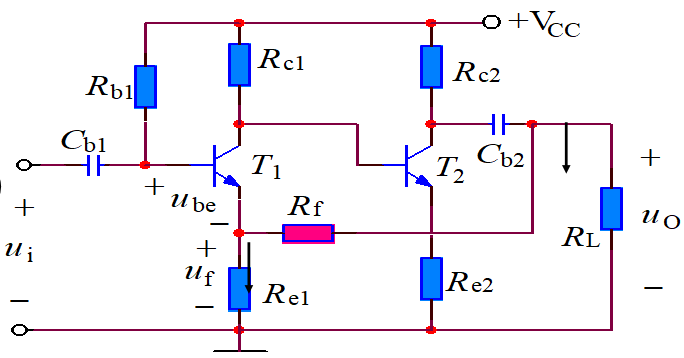

圖2
1：反饋支路Rf的右端直接連接在Uo的正極，所以是電壓反饋。
2：反饋支路Rf的左端沒有與Ui的正極相連，所以是串聯反饋。
3：對于反饋電阻Re1,按照圖1的規則，假設Ui的瞬時極性其上端為正，則Re1的上端為正，下端為負(接地)，所以為負反饋。
二：電壓并聯負反饋
圖3
1：反饋電阻Rf的右端直接連接在Uo的正極，所以是電壓反饋。
2：反饋電阻Rf的左端直接與Ui的正極相連，所以是并聯反饋。
3：按照圖1的規則，Rf兩端的電壓極性相反(基極與集電極)，所以為負反饋。
三：電流并聯負反饋

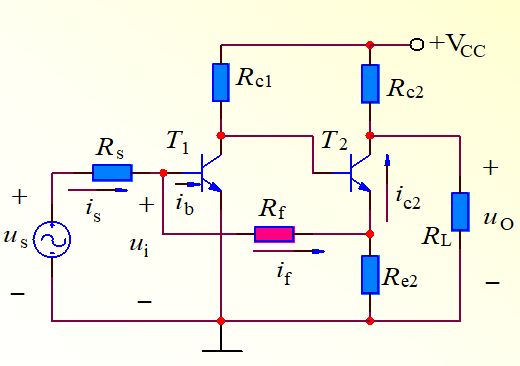

圖4
1：反饋電阻Rf的右端沒有連接在Uo的正極，所以是電流反饋。
2：反饋電阻Rf的左端直接與Ui的正極相連，所以是并聯反饋。
3：按照圖1的規則，Rf兩端的電壓極性相反，所以為負反饋。
四：電流串聯負反饋

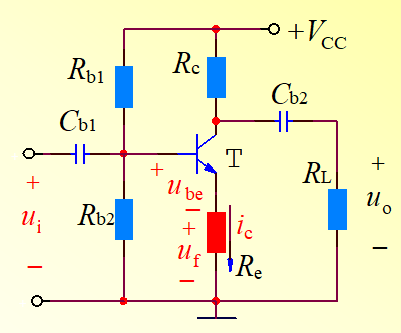

圖5
1：反饋電阻Re的上端沒有連接在Uo的正極，所以是電流反饋。
2：反饋電阻Rf的上端也沒有直接與Ui的正極相連，所以是串聯反饋。
3：Rf兩端的電壓極性相反(下端接地)，所以為負反饋。
