當我們使用 MOS 管時，有一個現象常常會讓我們頭疼，那就是米勒效應。
首先，讓我們先回顧一下 MOS 管的開通過程。
MOS 管的開啟過程可以分為三個階段：截止區、導通區、飽和區。
在截止區，MOS 管的柵源電壓為零，此時 MOS 管處于關斷狀態。隨著柵源電壓的增加，當柵源電壓達到門極開啟電壓（Vg(th)）時，MOS 管進入導通區。
在導通區，MOS 管的柵源電壓繼續增加，直到達到飽和電壓（Vs(th)），此時 MOS 管進入飽和區。

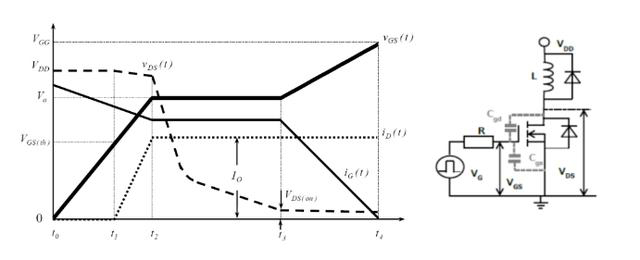

然而，在實際應用中，當我們給 MOS 管的柵極施加電壓時，會發現一個有趣的現象：在柵源電壓達到門極開啟電壓之后，MOS 管的導通電流并不會立即增加，而是出現了一個平臺期。
在這個平臺期，MOS 管的導通電流保持不變，仿佛被卡住了。（由于輸入電容的存在，使得柵源電壓（Vgs）上升的速度受到限制，從而導致 MOS 管不能立即進入導通狀態）這個現象，就是我們今天要講的米勒效應。
那么，米勒效應是如何形成的呢？
這還要從 MOS 管的結構說起。
MOS 管由 n 型或 p 型半導體制成，其中包含兩個電極：源極和漏極，以及一個柵極。

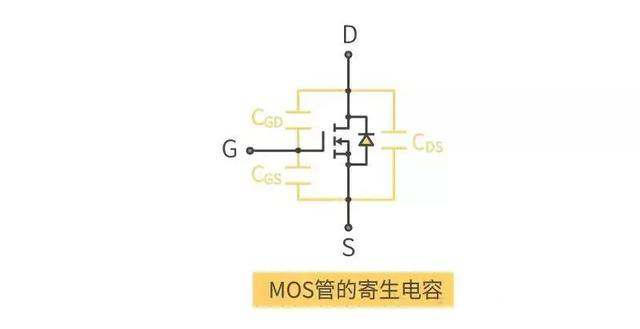

在 MOS 管工作過程中，柵極和源極之間會形成一個電容，我們稱之為米勒電容（Cgd）。
當柵源電壓增加時，柵極的充電電流必須先給米勒電容充電，使米勒電容充滿電后，柵極的充電電流才能繼續增加，進而使 MOS 管的導通電流增加。
米勒效應雖然給我們帶來了一些困擾，但是也有應對的方法:
我們可以通過減小米勒電容、增大驅動電流、優化驅動電路等方法來減輕米勒效應的影響。
讓我們從一個簡單的模型說起。假設我們有一個 MOS 管，它的輸入電容為 Cgs，當柵源電壓（Vgs）上升時，這個電容會開始充電。在充電的過程中，Vgs 上升的速度會逐漸減慢，因為電容的充電速度是有限的。當 Vgs 上升到一定程度時，MOS 管才會進入導通狀態。
這樣一來，MOS 管就能更好地為我們服務，為我們的生活帶來更多的便利。
總之，MOS 管的開通過程和米勒效應是一個復雜而有趣的過程。
通過了解這個過程，我們可以更好地掌握 MOS 管的工作原理，為我們的電子設計提供更多的思路和靈感。
