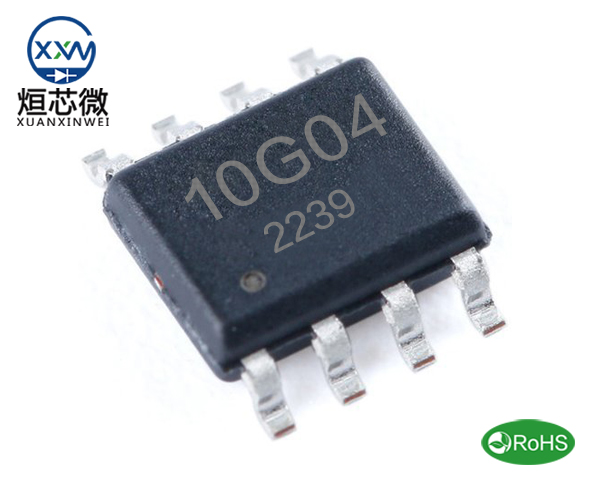

10G04,10G04場效應管參數,N+P場效應管10G04,10G04代換
10G04場效應管,N+PMOS管10G04參數資料,10G04引腳圖,10G04中文資料規格書PDF
10G04場效應管,N+PMOS管10G04參數資料,10G04引腳圖,10G04中文資料規格書PDF
10G04/SOP-8/SOIC-8封裝參數：點擊查看
10G04場效應管參數具體如下：
極性：NPN+PNP
NPN極參數如下:
NPN極參數如下:
Drain-Source Voltage 漏源電壓Vds：40V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：10A
Power Dissipation 功率損耗Pd Ta=25℃：3.4W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=10A,VGS=10V： Typ 17mΩ Max 20mΩ
Static Drain-Source On-Resistance 導通電阻ID=5A,VGS=4.5V：Typ 22mΩ Max 27mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
PNP極參數如下:
Drain-Source Voltage 漏源電壓Vds：-40V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：-10A
Power Dissipation 功率損耗Pd Ta=25℃：7.5W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=-8A,VGS=-10V： Typ 34mΩ Max 44mΩ
Static Drain-Source On-Resistance 導通電阻ID=-5A,VGS=-4.5V：Typ 46mΩ Max 62mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
10G04場效應管SOP-8/SOIC-8封裝尺寸：
