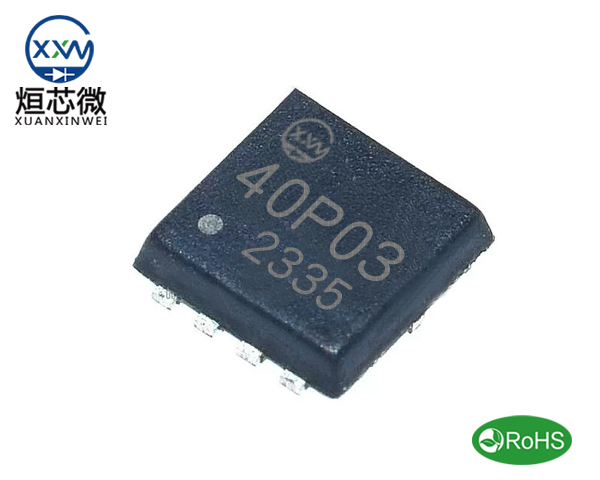

40P03場效應管,40P03參數40A 30V DFN3*3,40P03中文資料
40P03場效應管參數,40P03規格書,40P03引腳圖,40P03中文資料pdf代替
40P03場效應管參數,40P03規格書,40P03引腳圖,40P03中文資料pdf代替
40P03 PDFN3*3-8L封裝參數：點擊查看
40P03場效應管參數具體如下：
封裝類型：PDFN3*3-8L
極性：PNP
極性：PNP
漏極電流：-40A
功率耗散：15W
反向傳輸電容Crss：156pF
柵極源極擊穿電壓：±20V
擊穿電壓：-30V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=-10A,VGS=-10V：Typ 12mΩ Max 15mΩ
導通電阻ID=-5A,VGS=-4.5V：Typ 18mΩ Max 27mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
40P03場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，40P03廣泛應用于以下領域：
電源管理：40P03可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，40P03可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，40P03能提供高效的開關控制功能。
模擬開關：在模擬電路中，40P03可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，40P03用于充電過程中的電池保護和充電控制。
三、PDFN3*3-8L封裝特點
40P03采用PDFN3*3-8L封裝，這是一種表面貼裝技術（SMT）封裝，具有以下特點：
1.低電感、低電阻：由于去除了傳統引腳結構，DFN封裝具有更低的電感和電阻，有助于提高信號傳輸?shù)男屎退俣取?/div>
2.良好的電氣性能：DFN封裝在高頻和高速應用中表現出色，有利于提升器件的電氣性能和信號完整性。
3.優異的機械強度：基于其結構設計，DFN封裝能夠提供較高的機械強度和抗沖擊性。
4.緊湊的設計：DFN封裝占用更小的PCB面積，考慮到成本、體積各方面的因素，DFN封裝將會是未來幾年的一個增長點，發展前景較為樂觀。
40P03場效應管PDFN3×3-8L封裝尺寸：
40P03場效應管PDFN3×3-8L封裝尺寸：
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
聯系號碼：18923864027
QQ：709211280
