          MOS晶體管中各種類型的泄漏電流的原因介紹
          • 發布時間:2025-03-05 19:07:25
          • 來源:
          • 閱讀次數:
          MOS晶體管中各種類型的泄漏電流的原因介紹

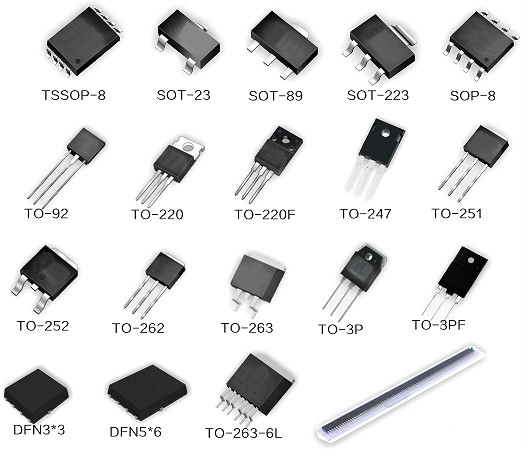

          MOS晶體管
          MOS晶體管作為一種在現代電子技術中廣泛應用的晶體管類型,憑借其低功耗、小尺寸和高密度等顯著優勢,成為集成電路設計中的關鍵組件。然而,盡管其性能優越,MOS晶體管中仍存在多種類型的泄漏電流,這些泄漏電流對晶體管的性能和穩定性產生重要影響。本文將深入分析MOS晶體管中各種類型的泄漏電流,探討其產生原因及對晶體管性能的具體影響。
          1. 付加電流
          付加電流是指在MOS晶體管正常工作條件下,柵極板上的漏電流。這種電流的產生主要?dú)w因于晶體管內部的PN結以及MOS結結構中存在的一些不完美特性,如界面態、雜質和晶格缺陷等。這些因素導致電子在PN結和MOS結中發生漏電現象,從而形成付加電流。付加電流的大小受晶體管結構和工作條件的影響顯著,尤其是在溫度升高時,付加電流會隨之增加。因此,在高溫環境下,MOS晶體管的性能可能會因付加電流的增大而受到影響。
          2. 子閾電流
          子閾電流是指當MOS晶體管的溝道電壓低于閾值電壓時所表現出的漏電現象。在這種情況下,擴散區中的雜質離子和界面態會對電子產生陷阱作用,從而導致電子從溝道中流出,形成子閾電流。子閾電流的大小主要取決于晶體管的溝道寬度、溝道長度以及工作溫度等因素。子閾電流的存在會降低晶體管的開關比,影響電路的噪聲容限和穩定性,尤其在低功耗設計中,子閾電流的控制顯得尤為重要。
          3. 溫漂電流
          溫漂電流是指MOS晶體管的源漏極電流在溫度變化時發生的變化。在MOS晶體管中,源漏極結存在的PN結在溫度變化時,電子的擴散和漂移速度會發生變化,進而導致PN結中的電子密度發生變化,從而影響漏電流的大小。溫漂電流的大小與晶體管結構和工作條件密切相關,當溫度變化時,溫漂電流會隨之增加或減少。溫漂電流的存在會影響晶體管的溫度穩定性,導致電路性能在不同溫度條件下出現波動。
          4. 引入偏執電流
          在MOS晶體管二極管反向偏置情況下,由于PN結中的載流子注入,以及MOS結中的界面態和擴散區中的雜質離子的作用,會導致漏電流的產生。這種漏電流的大小取決于晶體管二極管結構和反向偏置電壓的大小。引入偏執電流會增加晶體管的功耗,并可能引發熱失控問題,尤其在高反向偏置電壓下,這種電流的負面影響更為顯著。
          5. 底漏電流
          底漏電流是指在MOS晶體管底部存在的漏電流。這種漏電流的產生主要?dú)w因于MOS結中的缺陷和雜質,其大小會隨著溫度的變化而變化。底漏電流的大小與晶體管結構、工作溫度等因素密切相關。底漏電流的存在會增加晶體管的功耗,并可能影響其可靠性,尤其在高溫或高濕度環境下,底漏電流的問題可能會更加突出。
          6. 隧道漏電流
          隧道漏電流是指電子通過隧道效應從隧道結中穿過PN結而形成的漏電流。這種漏電流的大小主要取決于晶體管結構和工作電壓的大小,隨著晶體管工作電壓的增加,隧道漏電流呈指數增長。隧道漏電流的存在會顯著增加晶體管的功耗,并可能限制其在高壓應用中的使用。在納米級MOS晶體管中,由于器件尺寸的減小,隧道漏電流的問題變得更加突出,需要采取特殊的工藝和設計措施來抑制其影響。
          綜上所述,MOS晶體管中存在多種不同類型的泄漏電流,這些漏電流的產生原因各不相同,但都會對MOS晶體管的性能和穩定性產生不同程度的影響。在MOS晶體管的設計和應用過程中,需要特別注意這些泄漏電流的存在,并采取有效的措施來增強MOS晶體管的抗泄漏能力,以提高其在各種工作條件下的性能和可靠性。
