MOS管的ESD防護技術和優化設計
在電子電路設計中，MOS管的ESD防護與優化設計對于確保其穩定性和可靠性具有至關重要的作用。MOSFET以其高輸入阻抗和低功耗的特性被廣泛應用于各類電子設備中，然而，其柵極對ESD極為敏感，一旦防護不當，將可能導致器件失效，進而影響整個電路的正常運行。
在電子電路設計中，MOS管的ESD防護與優化設計對于確保其穩定性和可靠性具有至關重要的作用。MOSFET以其高輸入阻抗和低功耗的特性被廣泛應用于各類電子設備中，然而，其柵極對ESD極為敏感，一旦防護不當，將可能導致器件失效，進而影響整個電路的正常運行。

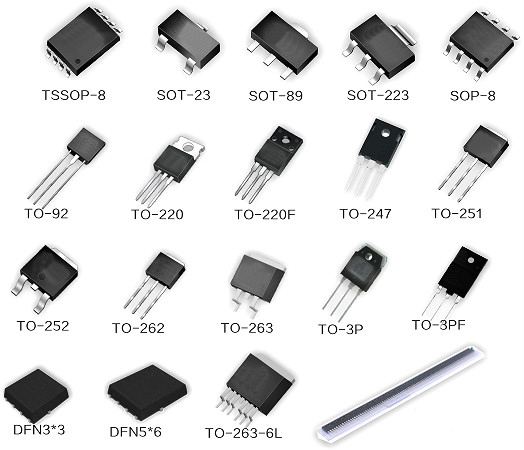

一、ESD對MOS管的影響
ESD是一種瞬態高電壓沖擊，通常源于人體、設備或環境中的電荷積累。當ESD發生時，會在MOS管內部引發瞬態高電流，進而導致柵氧化層擊穿、PN結損壞或寄生結構觸發，嚴重情況下甚至?xí)斐刹豢赡娴碾娐肥А?/div>
MOS管的柵極由于其極薄的氧化層，對電壓變化極為敏感。ESD沖擊可能導致柵極氧化層擊穿，造成器件短路或漏電流增大。此外，強烈的ESD效應還可能引起內部結構的熱損傷，降低MOS管的使用壽命，影響其性能穩定性。
二、ESD防護技術
為了有效防止MOS管因ESD損壞，工程師們通常采取以下幾種防護策略：
1. 采用ESD保護電路
在MOS管的柵極或輸入端設計專門的ESD保護電路，能夠有效鉗位電壓，防止過高的瞬態電壓損害器件。常見的ESD保護電路包括：
齊納二極管保護：在柵極-源極之間并聯齊納二極管，當電壓超過齊納二極管的擊穿電壓時，齊納二極管導通，將電壓限制在安全范圍內，避免柵極電壓過高。
瞬態電壓抑制（TVS）二極管：TVS管是一種專門用于ESD保護的器件，在受到靜電沖擊時能夠迅速導通，將多余的電荷釋放到地，從而保護MOS管不受高電壓沖擊。
RC濾波電路：在柵極輸入端增加一個RC濾波器，可以有效降低ESD帶來的高頻瞬態沖擊，減少瞬態電壓對柵極的影響，提高器件的耐受能力。
2. 優化電路布局
合理的PCB布局對于ESD防護至關重要。優化設計可以降低靜電耦合的風險，提高電路的抗干擾能力。優化布局時需要注意以下幾點：
縮短關鍵信號線長度：減少長導線成為ESD耦合通道的可能性，降低靜電感應的風險。
增加接地層和屏蔽設計：通過增加接地層和采用屏蔽措施，減少ESD電荷累積，提高整個電路的抗干擾能力，有效防止靜電干擾。
為關鍵節點增加旁路電容：在輸入端或電源端適當增加旁路電容，可以有效吸收靜電能量，減少對器件的沖擊，保護MOS管免受ESD損害。
3. 選擇合適的材料
在實際應用中，防靜電材料的選擇也是ESD防護的重要環節。推薦使用：
防靜電PCB基板：如采用ESD處理過的FR4材料，能夠提高PCB的抗靜電性能，減少靜電對MOS管的影響。
防靜電封裝材料：在MOS管封裝過程中使用抗靜電涂層或防靜電塑料，有助于降低ESD影響，提高器件的可靠性。
導電橡膠或金屬屏蔽罩：可用于關鍵組件的額外保護，減少環境中的靜電干擾，增強電路的抗ESD能力。
4. 工作環境與操作規范
在MOS管的制造、測試和使用過程中，操作人員應嚴格遵守ESD防護規范，以降低靜電對器件的損害。主要措施包括：
佩戴防靜電手環：確保手腕帶良好接地，防止人體靜電釋放到MOS管，避免人體成為ESD的源頭。
使用防靜電工作臺：工作區域應覆蓋防靜電桌墊，避免靜電在工作臺上積累，減少對器件的靜電影響。
控制環境濕度：保持相對濕度在40%以上，可減少靜電積聚的可能性，降低ESD發生的風險。
使用防靜電包裝：在存儲和運輸過程中，MOS管應采用屏蔽袋或?qū)щ娕菝捱M行包裝，以防止靜電損害，確保器件在運輸和存儲過程中的安全性。
三、ESD防護的優化設計要點
為了進一步提高MOS管的抗ESD能力，優化設計時需要從以下幾個方面入手：
1. 優化柵極驅動電路
選擇合適的柵極驅動器，避免過高的驅動電壓或過沖情況，減少靜電損害風險。合理的柵極驅動電路設計可以有效控制柵極電壓的變化速率和幅度，降低ESD對柵極的影響。
2. 提高ESD閾值
在MOS管制造過程中，可采用增強型氧化層工藝，提高柵極氧化層的耐壓能力，從而增強其抗ESD能力。通過改進制造工藝，提升器件本身的耐受能力，是提高MOS管ESD防護水平的重要途徑。
3. 采用分布式ESD保護
在電路多個關鍵節點添加小型ESD保護電路，而不是依賴單一的防護組件，以提高整體防護能力。分布式保護可以更全面地覆蓋電路中的薄弱環節，增強整個電路的抗ESD性能。
4. 測試與驗證
通過ESD測試，例如人體放電模型（HBM）、機器放電模型（MM）和器件放電模型（CDM）等，驗證MOS管的ESD防護效果，并針對測試結果進一步優化設計。測試與驗證是確保ESD防護措施有效性的重要環節，能夠幫助工程師發現設計中的不足并進行改進。
結論
MOS管的ESD防護設計涉及多個層面，包括電路保護、材料選擇、環境控制和優化布局等。通過合理的ESD防護技術和優化設計，可以有效提升MOS管的抗靜電能力，確保其在復雜環境下穩定運行。在現代電子系統設計中，工程師應充分考慮ESD防護因素，綜合運用多種防護策略，以提高產品的可靠性和壽命，滿足電子設備在各種應用環境下的高性能要求。
