          集成電路有源區,芯片性能的核心驅動力介紹

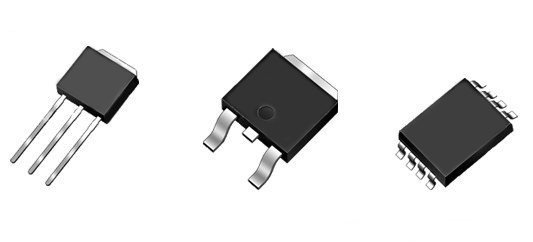

          集成電路
          在現代電子設備中,集成電路(IC)起著至關重要的作用,而其中的有源區(Active Area)更是影響芯片性能的關鍵部分。它直接決定了晶體管的導電能力、信號處理精度以及功耗水平。深入理解有源區的設計原理和制造流程,對于提升半導體器件的性能具有重要意義。
          一、集成電路有源區的定義
          有源區是半導體器件(如MOSFET晶體管)內部用于控制電流流動的關鍵區域,主要由經過摻雜處理的硅基底構成。它相當于電流的“通道”,通過柵極電壓的調控,實現電流的開關控制和信號放大功能。
          在芯片制造過程中,有源區的設計與優化是提升晶體管開關速度、降低功耗的核心環節。同時,為了防止相鄰晶體管之間的信號干擾,需要采用專門的隔離技術,如淺溝槽隔離(STI),以確保有源區之間的物理分隔,保證每個晶體管能夠獨立運行。
          二、有源區的設計原理
          (一)尺寸微縮與高集成度
          現代芯片技術遵循摩爾定律,不斷追求更高的集成度。有源區的尺寸越小,單位面積內能夠集成的晶體管數量就越多,這不僅有助于提高計算能力,還能有效降低功耗。通過縮小有源區尺寸,芯片能夠在更小的面積上實現更復雜的功能,推動電子設備向輕薄化、高效化方向發展。
          (二)摻雜優化
          有源區的導電能力主要由摻雜濃度決定。通常采用離子注入技術,向硅基底中注入磷(形成N型)或硼(形成P型)元素,以調整有源區的電子或空穴濃度,從而優化其導電特性。精確控制摻雜濃度和分布,能夠顯著影響晶體管的性能,如開關速度、電流承載能力等。
          (三)隔離技術
          在高集成度電路中,相鄰晶體管的有源區容易產生電流串擾,影響器件的正常工作。因此,采用淺溝槽隔離(STI)或LOCOS(局部氧化隔離)等技術,確保每個晶體管的有源區相互隔離,能夠有效減少干擾,保證晶體管的獨立運行,提高電路的穩定性和可靠性。
          (四)材料選擇
          除了傳統的硅基材料外,現代芯片制造還引入了如SiGe(硅鍺)、SOI(絕緣體上硅)等新型材料技術。這些材料能夠提升有源區的載流子遷移率,進一步提高晶體管的性能,滿足高性能計算、高速通信等領域對芯片性能的嚴苛要求。
          三、有源區的制造流程
          有源區的形成涉及多個復雜的半導體工藝步驟,主要包括清洗、氧化、光刻、刻蝕、摻雜、退火和表面平整化等。
          (一)硅片清洗與氧化
          采用RCA清洗等先進工藝去除硅片表面的顆粒、金屬離子和有機污染物,確保后續工藝的精度和質量。在高溫氧化環境下,硅片表面生長二氧化硅(SiO?),用作光刻和刻蝕過程中的保護層,為后續圖案化操作提供基礎。
          (二)光刻定義有源區
          涂覆光刻膠后,利用深紫外(DUV)或極紫外(EUV)光源進行曝光,并進行顯影處理,形成有源區的保護圖案。這一過程需要高精度的光刻設備和嚴格的工藝控制,以確保有源區圖案的準確性和一致性。
          (三)刻蝕與隔離結構
          采用反應離子刻蝕(RIE)等先進刻蝕技術去除未受保護的氧化層,并刻蝕出隔離溝槽,以形成晶體管間的電隔離。在溝槽內填充絕緣材料(如SiO?或氮化硅),并通過化學機械拋光(CMP)等工藝確保表面平坦,為后續的制造步驟提供良好的基礎。
          (四)離子注入摻雜
          通過離子注入技術,向有源區摻入N型或P型雜質,以形成所需的導電溝道。經過高溫退火工藝,使摻雜元素在硅晶格內擴散并激活,提高導電能力,從而優化晶體管的性能特性。
          (五)表面平整化
          經過化學機械拋光(CMP)等表面處理工藝,使有源區的表面更加均勻和平整,為后續的金屬化和互連工藝提供良好的基礎,確保芯片制造過程的順利進行和最終產品的性能穩定性。
          四、有源區技術的未來發展趨勢
          隨著半導體制程的不斷微縮,新的材料、先進的刻蝕工藝以及優化的摻雜技術正持續推動有源區的演進。例如,新型的3D晶體管架構、FinFET、GAAFET等器件結構的發展,對有源區的工藝提出了更高的要求,同時也為其性能提升提供了新的機遇。未來,有源區技術將在提升芯片性能、降低功耗和提高集成度方面發揮更為關鍵的作用,為電子設備的智能化、高效化發展提供核心動力。
          有源區作為集成電路的核心區域,其設計與制造直接影響芯片的電氣特性和整體性能。隨著半導體制程不斷微縮,新的材料、先進的刻蝕工藝以及優化的摻雜技術正持續推動有源區的演進。在未來,隨著3D晶體管、FinFET、GAAFET等新型器件的發展,有源區的工藝將變得更加精細和復雜,為芯片的高性能、低功耗和高集成度提供有力支撐。
