三極管直流電路應用分析介紹
在現代電子設計中，三極管作為核心的半導體器件，在直流電路中的應用分析是工程師必備的技能。無論是放大器設計、信號調制，還是其他電子設備，三極管的精準控制與分析都對電路性能起著決定性作用。本文將深入探討三極管的基本原理、直流電路中的作用、分析步驟及優化技巧，為電子工程師提供全面的技術支持。
在現代電子設計中，三極管作為核心的半導體器件，在直流電路中的應用分析是工程師必備的技能。無論是放大器設計、信號調制，還是其他電子設備，三極管的精準控制與分析都對電路性能起著決定性作用。本文將深入探討三極管的基本原理、直流電路中的作用、分析步驟及優化技巧，為電子工程師提供全面的技術支持。
一、三極管的基本原理與結構

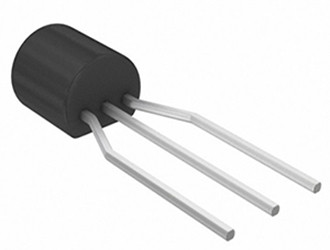

三極管由三層半導體材料構成，主要包括發射極（E）、基極（B）和集電極（C）。根據摻雜類型不同，三極管分為NPN型和PNP型兩種：
NPN型三極管：發射極和集電極為N型半導體，基極為P型。
PNP型三極管：發射極和集電極為P型半導體，基極為N型。
三極管的工作原理基于電流控制：基極電流（I_B）的變化能夠控制集電極與發射極之間的電流（I_C）。這種特性使三極管在信號放大、開關控制等方面表現出色。
二、三極管在直流電路中的功能與工作區域
在直流電路中，三極管通過電流放大效應實現信號放大、電流調節和開關操作等功能。其工作狀態可分為三個主要區域：
截止區：基極電流不足時，三極管不導通，集電極電流幾乎為零，電路無輸出。
放大區：基極電流適中，三極管處于線性放大狀態，輸出電流與輸入電流成比例。
飽和區：基極電流過大，三極管完全導通，集電極與發射極之間的電壓降至最低，相當于開關狀態。
通過精確控制基極電流，三極管可以在不同工作區域之間切換，實現多樣化的電路功能。
三、三極管直流電路分析的關鍵步驟
1. 建立直流電路模型
首先繪制三極管電路結構圖，明確各電極連接關系。忽略交流元件（如電容）的影響，建立直流等效電路，以便簡化分析。
2. 計算靜態工作點（Q點）
靜態工作點包括基極電流（I_B）、集電極電流（I_C）和集電極電壓（V_CE）。通過合理選擇偏置電壓和電流，確保三極管工作在所需區域（如放大區）。通常采用直流偏置法進行計算。
3. 求解節點電壓與電流
利用基爾霍夫電壓定律（KVL）和基爾霍夫電流定律（KCL），計算電路中各節點的電壓和電流分布。通過分析電流路徑，確定各元件的電壓降和電流分配。
4. 評估溫度影響與穩定性
溫度變化會影響三極管的放大倍數（β），進而影響電路穩定性。在分析中需考慮溫度效應，并通過熱補償措施（如增加穩壓管或散熱設計）確保電路的可靠性。
四、分析技巧與優化方法
1. 分段計算法
對于復雜電路，可將電路拆分為多個部分，逐段計算電壓和電流，最后綜合各部分結果，得到整體電路的工作狀態。
2. 小信號模型分析
在高頻或精密電路設計中，使用小信號模型簡化計算。小信號分析關注電路在靜態工作點附近的小幅度信號響應，能夠更準確地預測動態行為。
3. 選擇合適的三極管模型
根據分析精度需求選擇三極管模型。初步設計可采用簡化模型，而復雜電路或高精度分析則需考慮溫度、材料特性等因素的詳細模型。
五、實際應用中的挑戰與解決方案
1. 熱效應與功率耗散
在高功率應用中，三極管的熱效應和功率耗散是關鍵問題。通過增加散熱片、優化散熱材料或采用熱管理設計，可有效降低熱效應的影響。
2. 頻率響應與放大能力的平衡
隨著電路頻率提高，三極管的頻率響應成為設計中的關鍵因素。需在電流放大能力與頻率響應之間找到平衡點，可通過優化電路拓?fù)浠蜻x擇高頻特性更好的三極管來解決。
六、總結
三極管在直流電路中的應用廣泛且關鍵。通過精準控制基極電流和合理設計電路，三極管能夠?qū)崿F(xiàn)信號放大、開關控制等多種功能。掌握三極管的工作原理、分析步驟及優化技巧，工程師可以高效設計和分析直流電路，滿足各種電子設備的需求。隨著電子技術的不斷發展，三極管的應用場景和分析方法將持續拓展，為復雜電子系統提供堅實的技術支持。
