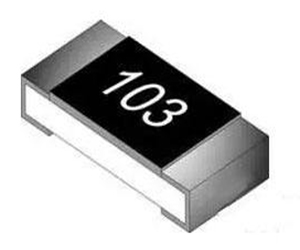

貼片電阻VCR特性解析和電路設計介紹
在現代電子電路設計領域，電阻器作為基礎元件，其電阻、功率、容差等參數至關重要，而電壓系數（VCR）這一特性在眾多精密應用中同樣占據舉足輕重的地位。深入理解并巧妙利用貼片電阻的 VCR 特性，能夠顯著提升電路的可靠性與精度，滿足高規格電路設計的需求。
在現代電子電路設計領域，電阻器作為基礎元件，其電阻、功率、容差等參數至關重要，而電壓系數（VCR）這一特性在眾多精密應用中同樣占據舉足輕重的地位。深入理解并巧妙利用貼片電阻的 VCR 特性，能夠顯著提升電路的可靠性與精度，滿足高規格電路設計的需求。
一、貼片電阻器的 VCR 特性闡釋
VCR 特性即電阻器在施加電壓改變時，其電阻值發生變化的程度。通常以 ppm/V（百萬分之一每伏特）作為測量單位，具體而言，就是電壓變化 1 伏時電阻相對其標稱值的變化率。例如，當電阻的 VCR 為 10ppm/V 時，意味著電壓每變化 1 伏，電阻值相對其標稱值會有 10ppm 的變化幅度。這一特性反映了電阻器在不同電壓條件下性能的穩定性，對于高精度電路設計具有關鍵性影響。
二、VCR 特性對電路性能的影響
精密電路中的擾動因素 ：在放大器、濾波器等追求高精度的電路中，電阻的微小變化都可能直接作用于電路輸出。若使用高 VCR 的電阻，隨著電路工作電壓的波動，電阻值的不穩定將導致諸如放大器增益漂移等問題，嚴重干擾精準的信號處理過程，影響電路的測量精度與信號傳輸質量，使得電路性能難以達到理想狀態。
高壓應用下的穩定性挑戰 ：對于工業儀表、電源調節器等常面臨較大電壓波動范圍的高壓應用場景而言，高 VCR 電阻更是不堪重負。當電壓頻繁波動時，電阻值的大幅變化會使電路穩定性瞬間崩塌，引發信號傳輸錯誤、控制失靈等一系列問題，極大地縮短了電路的使用壽命與可靠性。
多參數協同考量的必要性 ：VCR 特性并非孤立存在，它常常與溫度系數（TCR）等其他參數相互交織。TCR 描述的是電阻對溫度變化的響應，而 VCR 則聚焦于電壓變化帶來的影響。在高精度電路設計中，工程師必須將兩者綜合權衡，構建起全面的性能評估體系，才能確保電路在復雜多變的工作環境中始終保持可靠、穩定運行，避免因單一參數考量不足而導致的潛在故障風險。
三、借助貼片電阻 VCR 特性改進設計的策略
優選低 VCR 電阻材料 ：在精密及高壓電路設計中，將目光聚焦于低 VCR 特性的電阻材料至關重要。金屬膜電阻憑借其優異的工藝特性，通常展現出極低的 VCR 值，一般處于 1 至 10ppm/V 的理想?yún)^(qū)間，這使其成為精密儀器、高精度控制系統等高端應用領域的不二之選。相比之下，厚膜電阻盡管在常規電路中憑借價格優勢廣泛應用，但其 VCR 值可能高達 100ppm/V，難以滿足高精度場景的需求。因此，在設計初期，根據電路性能指標精準篩選電阻材料，是提升電路品質的關鍵一步。
精準適配材料與應用場景 ：厚膜電阻因性價比突出，在成本敏感且精度要求相對寬松的常規電路設計中大放異彩，像基礎的照明控制電路、簡單的信號指示電路等場景都能看到其廣泛應用的身影。然而，當涉及對精度有著嚴苛要求的應用，如高精度電壓或信號處理設備（典型如放大器反饋網絡、電阻分壓器等），薄膜電阻則憑借其更卓越的 VCR 特性脫穎而出。盡管金屬膜電阻價格相對較高，但在設計決策過程中，工程師必須基于電路整體性能需求，權衡成本與性能之間的微妙關系，做出最恰當?shù)倪x擇，以確保電路在預定工作條件下穩定、精準地執行各項功能。
四、實際案例剖析
在一次實際的電路設計項目中，工程師團隊最初未充分重視電阻的 VCR 特性，導致設計出的電路在不同電壓條件下輸出偏差嚴重超標。即便嘗試通過更換低阻值電阻來解決問題，依舊無法使電路精度達標。經過深入排查與分析，團隊發現問題根源在于所選用電阻的 VCR 特性與電路設計需求不匹配。隨后，團隊果斷將電路中的電阻更換為低 VCR 的薄膜電阻，這一舉措立竿見影地提升了電路的穩定性。經反復測試驗證，電路輸出結果精準度大幅提高，成功滿足了項目預設的精度要求。此案例生動詮釋了在電路設計過程中，緊密關注并合理利用電阻的 VCR 特性，對于打造高質量電路設計成果具有不可估量的價值。
綜上所述，盡管在傳統電路設計思維中，貼片電阻器的 VCR 特性常被置于相對邊緣的位置，但在當今精密化、高可靠性要求日益凸顯的電子設計浪潮下，工程師們絕不能低估其在精密、高壓應用場景中的深遠影響。深入理解 VCR 特性的內涵，精準把握其對電路性能的調控作用，并巧妙地將其融入設計決策之中，已成為優化電路設計、攻克潛在技術難關、鑄就卓越電子設計作品的關鍵要素，全方位助力電子技術在各領域的穩健發展與創新突破。
