一、PFC電路基本功能
PFC電路通過精準控制輸入電流波形，使其與輸入電壓波形保持同步，從而優化功率因數并削減諧波含量。功率因數定義為輸出有功功率與輸入視在功率的比率，功率因數越高，表明電力在傳輸與轉換過程中的效率也越高，能源的利用更加充分。

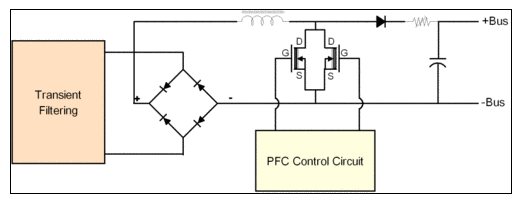

二、PFC電路圖構成
整流橋：承擔將交流電轉換為脈動直流電的任務，為后續電路處理奠定基礎。
濾波電容：對整流后的脈動直流電進行濾波處理，降低電壓波動幅度，提升電能質量。

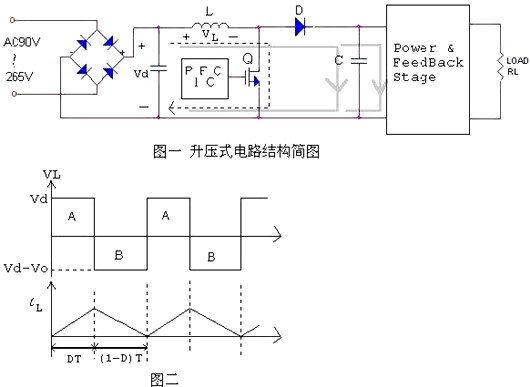

Boost電路：由電感、開關管（如MOSFET）、二極管和輸出電容協同構成。開關管依據控制信號周期性開關動作，實現電壓升壓功能，并參與功率因數校正過程。
控制部分：涵蓋電壓誤差放大器、乘法器、電流誤差放大器、PWM控制器等組件。負責實時監測輸入電壓和電流，精準計算功率因數，并據此調節開關管狀態，確保輸出電流與輸入電壓同步。
三、PFC電路工作流程
電壓電流檢測：實時檢測輸入電壓和電流信號，并將其傳輸至控制部分進行分析處理。
功率因數計算：根據檢測到的電壓和電流數據，運用特定算法計算當前功率因數，為后續調整提供依據。
電流相位調整：控制部分依據計算得出的功率因數，智能調控開關管狀態，改變輸出電流相位，使其與輸入電壓相位達成同步，這是提升功率因數的關鍵步驟。
輸出電壓穩定：持續監測輸出電壓，借助電壓環和電流環的雙閉環控制策略，確保輸出電壓穩定在設定范圍內，保障后續電路及負載的正常運行。
四、PFC電路類型
被動式PFC（無源PFC）：包含電感補償式和填谷電路式兩種。電感補償式通過在整流橋堆和濾波電容間接入適配電感量，借助電感特性減小交流輸入基波電流與電壓相位差，提升功率因數；填谷電路式借助整流橋后的填谷電路增大整流管導通角，填平谷點，使輸入電流波形從尖峰脈沖轉變?yōu)榻普也ǎ摲绞诫娐窐?gòu)造簡單，功率因數補償效果顯著。
主動式PFC（有源式PFC）：由電感電容及其元器件構成，依托專用IC精準調控電流波形，對電流電壓間相位差進行補償。主動式PFC還可充當輔助電源，其輸出直流電壓紋波極小，電能質量高。
五、典型主動式PFC電路關鍵元件
功率MOSFET開關管：通常在一次側散熱片上安置兩顆，分別標記源極（Source）、漏極（Drain）、柵極（Gate）以便識別與連接。
PFC二極管：采用與功率晶體管類似封裝技術的功率二極管，僅具兩根針腳，同樣安裝在一次側散熱片上。
電感與濾波電容：電感為電源中體積最大的電感元件；一次側濾波電容則是主動式PFC電源一次側部分最大的電解電容，二者對電路性能起關鍵支撐作用。
NTC熱敏電阻：根據溫度變化自動調節電阻值，與二級EMI中的NTC熱敏電阻功能相似，用于溫度補償與電路保護。
主動式PFC控制電路：基于一顆IC整合電路，部分整合電路可同步管控PWM電路，此類整合電路被統稱為“PFC/PWMcombo”，實現對開關管閉合的精準控制，確保整個PFC電路高效穩定運行。
